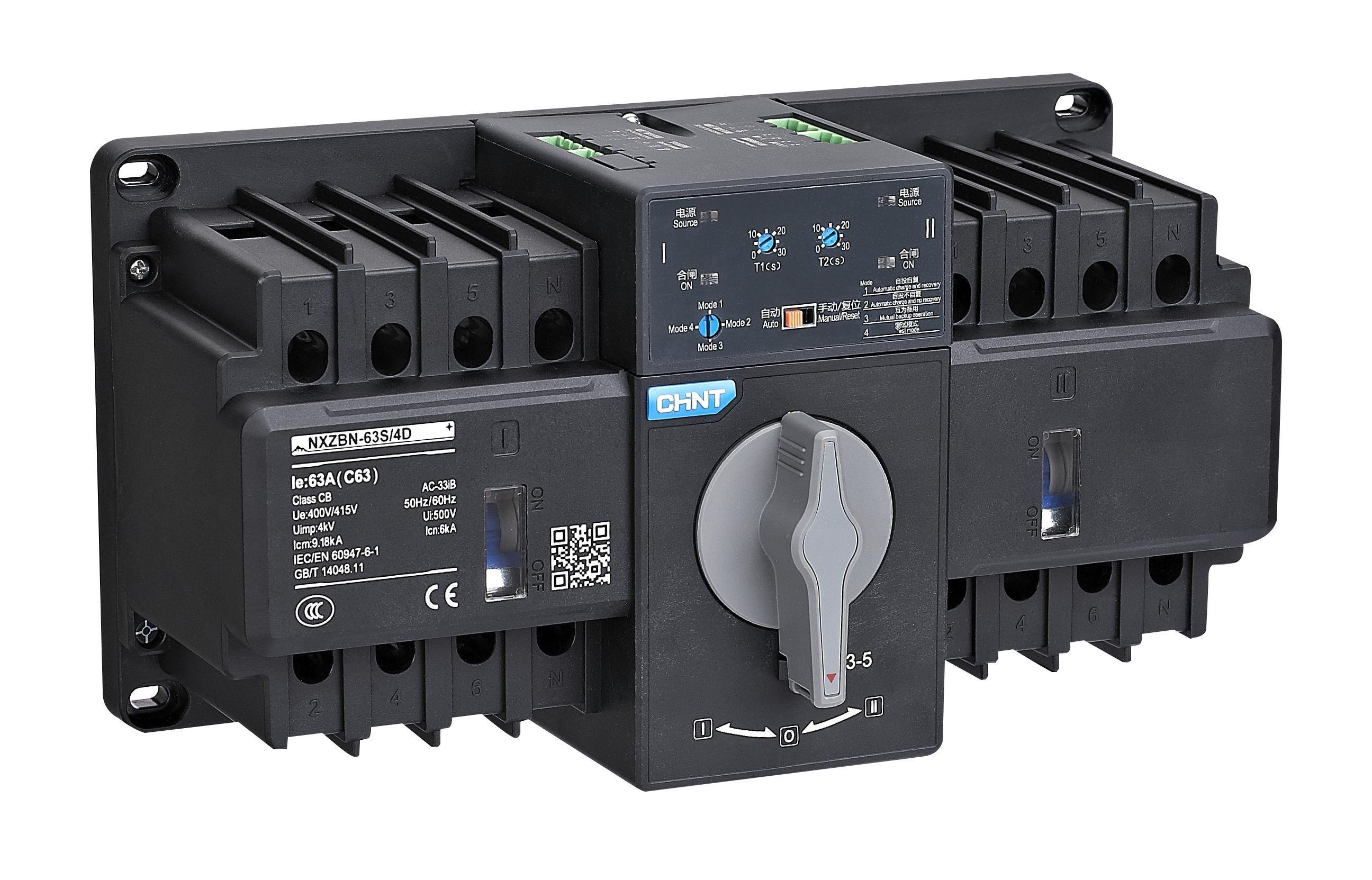

Seri NXZBN, NXZHBN Switch Otomatis Perpindahan Listrik (CB Grade, PC Grade)

Kategori produk:: Sakelar Transfer Otomatis (ATS)
Kode produk:: P-656
Model:: NXZHBN

Fungsi dan penggunaan (skenario aplikasi)

Produk perangkat saklar listrik dan saklar perpindahan otomatis terutama digunakan untuk produk 2P perangkat saklar perpindahan otomatis seri NXZBN, NXZHBN. Produk 2P ini digunakan untuk arus bolak balik 50Hz/60Hz, tegangan nominal 230V/240V dan di bawahnya, arus nominal hingga 125A untuk dua kabel

Kejutan saat inquiry

Sorotan produk

Dukungan Komunikasi Cerdas
Desain modular
Respons kontrol stabil
Kesesuaian Aplikasi Teknik
Berjalan stabil dan andal

Model

NXZHBN

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriLainnya (Alat/Perlengkapan Kerja/Peralatan Pemrosesan)Kategori KeduaSwitch Otomatis

ParameterKapasitas Arus Kabinet: 63/125; Kategori Penggunaan: AC-33iB/AC-33B; Tingkat Elektrik: PC, CB; Jumlah Kutub: 2P/3P/4P; Jenis Kontroler: A (Dasar), B (Standar), D (Cerdas)Keunggulan/Fitur Inti01 Fleksibel dan Mudah Digunakan; Ukuran Kecil: Desain 2P baru, ukuran yang lebih kecil, mengurangi ruang kabinet pelanggan secara signifikan; Modular: Menggunakan desain modular, kontroler dapat diganti di lokasi, memudahkan perbaikan dan pemutakhiran pelanggan; Mudah dan Handal: Desain kabel pengambilan sampel tersembunyi, sudah terhubung sebelumnya di dalam, tidak mudah putus dan mudah untuk menghubungkan kabel; 02 Aman dan Handal; Dapat dikunci: Fungsi kunci tersedia di seluruh seri, menjamin keselamatan pengguna saat perawatan dan pemeriksaan; Jendela Visualisasi: Status produk, dapat dilihat melalui berbagai cara; Peningkatan Keamanan: Casing luar dan dasar terbuat dari plastik penuh, lebih aman dan andal; 03 Performa Unggul; Empat Mode: Dalam mode otomatis, otomatis tanpa reset, dan mode cadangan saling, ditambahkan mode uji untuk memudahkan debugging; Fungsi Beragam: Tiga jenis kontroler (dasar, standar, tingkat lanjut) tersedia, memenuhi kebutuhan pelanggan yang beragam

Detail produk

Fungsi dan Penggunaan

Produk saklar otomatis NXZBN, NXZHBN seri 2P digunakan dalam jaringan pasokan daya dua jalur dua fase dengan frekuensi 50Hz/60Hz, tegangan nominal hingga 230V/240V, dan arus nominal hingga 125A. Produk 4P digunakan dalam jaringan pasokan daya dua jalur tiga fase empat kabel dengan frekuensi 50Hz/60Hz, tegangan nominal hingga 230V/240V, 400V/415V, dan arus nominal hingga 125A. Produk ini menghubungkan satu atau beberapa sirkuit beban dari satu sumber daya ke sumber daya lainnya untuk memastikan pasokan daya yang normal bagi sirkuit beban. Produk ini cocok untuk penggunaan di industri, komersial, perumahan tinggi, dan perumahan warga.

Deskripsi Lengkap

Parameter:
Kapasitas kerangka: 63/125
Kategori penggunaan: AC-33iB/AC-33B
Tingkat elektrik: PC, CB
Jumlah kutub: 2P/3P/4P
Jenis kontroler: A (tipe dasar), B (tipe standar), D (tipe cerdas)

Keunggulan/Fungsi Inti:
01 Fleksibel dan Mudah Digunakan
Ukuran kecil: Desain 2P baru, ukuran lebih kecil, secara signifikan mengurangi ruang kotak pelanggan;

Modular: Desain modular, kontroler dapat diganti di lokasi, memudahkan perbaikan dan pembaruan pelanggan;

Mudah dan andal: Desain kabel sampling tersembunyi, sudah terhubung sebelumnya di dalam, tidak mudah putus dan mudah dikoneksi.
02 Aman dan Andal

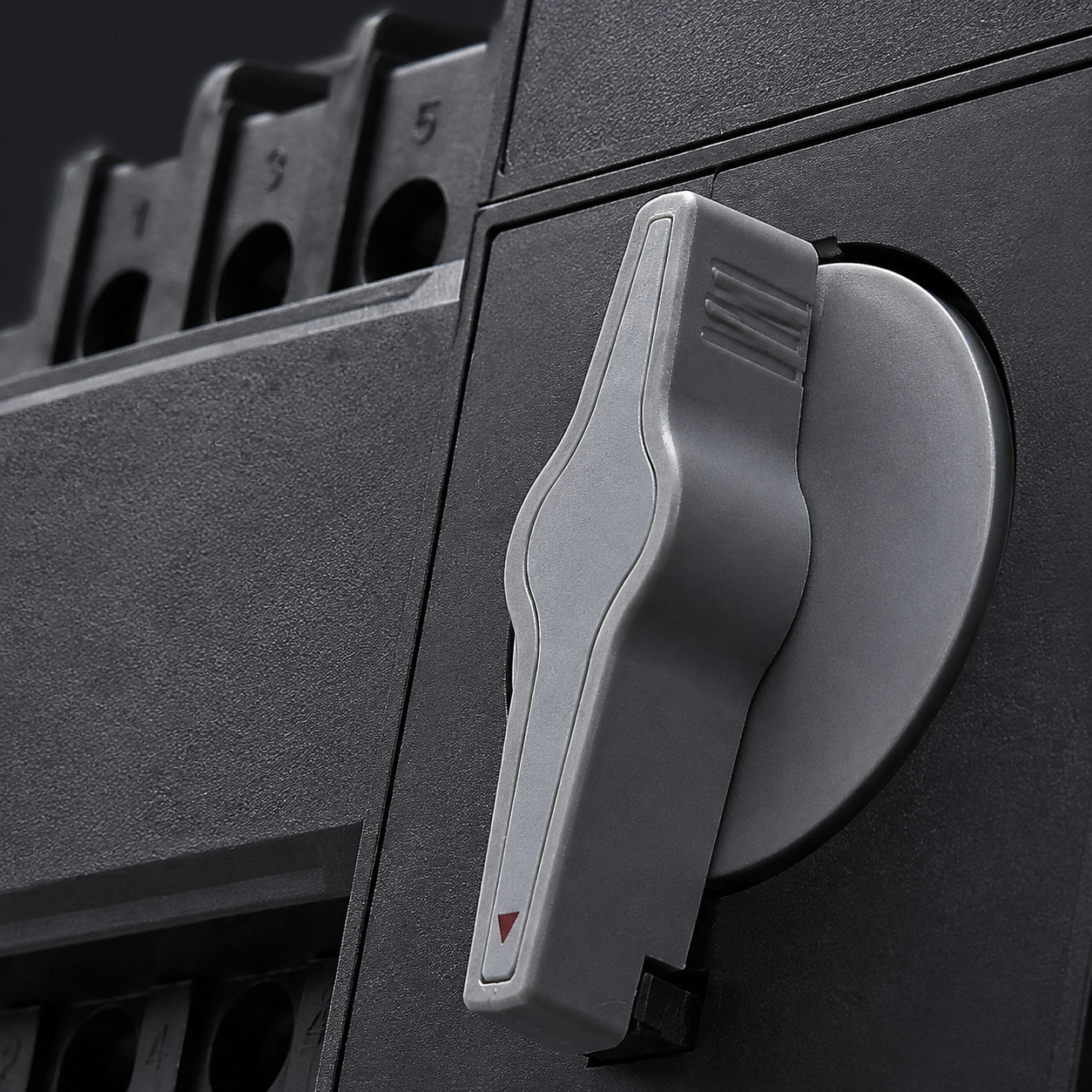

Dilengkapi kunci: Fungsi kunci tersedia secara standar untuk seluruh seri, menjamin keselamatan pengguna saat perawatan dan pemeriksaan;

Jendela visualisasi: Status produk, berbagai cara untuk dilihat;

Penyempurnaan keselamatan: Kasing luar dan dasar terbuat dari bahan plastik seluruhnya, lebih aman dan andal.
03 Kinerja Hebat
Empat mode: Dalam mode otomatis, otomatis tanpa kembali, dan mode cadangan saling, ditambahkan mode uji untuk memudahkan pengujian;

Fungsi beragam: Tiga jenis kontroler (dasar, standar, dan lanjutan) tersedia, memenuhi kebutuhan pelanggan yang beragam.

Parameter Detail

Kategori Parameter	Item Parameter	Nilai Parameter
Ciri Listrik	Type	NXZBN-63S, NXZBN-63H
	Unit Eksekusi	NXB-63, NXB-63H
	Arus Kerja Kabinet (A)	63, 63
	Arus Kerja Terukur Ie (A)	10, 16, 20, 25, 32, 40, 50, 63, 10, 16, 20, 25, 32, 40, 50, 63
	Tegangan Kerja Terukur Ue (V)	AC400V/AC415V, 50Hz/60Hz(produk 2P AC230V/AC240V, 50Hz/60Hz), AC400V/AC415V, 50Hz/60Hz(produk 2P AC230V/AC240V, 50Hz/60Hz)
	Tegangan Tahan Impuls Terukur Uimp (kV)	4, 4
	Tegangan Isolasi Terukur Ui (V)	500, 500
	Kelas Penggunaan	AC-33IB: 10, 16, 20, 25, 32, 40, 50, 63A; AC-33B: 10, 16, 20, 25, 32, 40, 50, 63A; AC-33IB: 10, 16, 20, 25, 32, 40, 50, 63A; AC-33B: 10, 16, 20, 25, 32, 40, 50, 63A
	Jumlah Kutub	2P, 3P, 4P, 2P, 3P, 4P
	Kemampuan Hubung Sementara Terukur Icm (kA)	9.18, 17
	Kemampuan Pemutusan Arus Singkat Terukur Icn (kA)	6, 10
	Jenis Kurva Trip	C, D, C, D
	Umur Mekanis (kali)	10000, 10000
	Umur Listrik (kali)	3000, 3000
Ciri Kontroler	Type Kontroler	A: Versi Dasar, B: Versi Standar, D: Versi Cerdas, E: Versi Khusus, A: Versi Dasar, B: Versi Standar, D: Versi Cerdas, E: Versi Khusus
	Waktu Pergantian Kontak (s)	≤ 0.9, ≤ 0.5
	Waktu Tindakan Pergantian (s)	≤ 1.5, ≤ 1.0
	Cara Pemasangan Kontroler	Integrated, Integrated
	Tegangan Tahan Impuls Terukur Uimp (kV)	2.5, 2.5
	Tegangan Sumber Kontrol Terukur Us (V)	AC230V/240V, 50Hz/60Hz, AC230V/240V, 50Hz/60Hz
	Batas Tegangan Kontrol	85%Us~110%Us, 85%Us~110%Us
Ciri Listrik	Type	NXZHBN-63, NXZHBN-125
	Arus Kerja Kabinet (A)	63, 125
	Arus Kerja Terukur Ie (A)	10, 16, 20, 25, 32, 40, 50, 63, 20, 32, 40, 63, 80, 100, 125
	Tegangan Kerja Terukur Ue (V)	AC400V/AC415V, 50Hz/60Hz(produk 2P AC230V/AC240V, 50Hz/60Hz), AC400V/AC415V, 50Hz/60Hz(produk 2P AC230V/AC240V, 50Hz/60Hz)
	Tegangan Tahan Impuls Terukur Uimp (kV)	4, 6
	Tegangan Isolasi Terukur Ui (V)	690, 500
	Kelas Penggunaan	AC-33IB: 10, 16, 20, 25, 32, 40, 50, 63A; AC-33B: 10, 16, 20, 25, 32, 40, 50, 63A; AC-32IB: 20, 32, 40, 63, 80, 100, 125A; AC-33IB: 20, 32, 40, 63A; AC-33IB: 10, 16, 20, 25, 32, 40, 50, 63A; AC-33B: 20, 32, 40, 63A
	Jumlah Kutub	2P, 3P, 4P, 2P, 3P, 4P
	Kemampuan Arus Singkat Terbatas Iq (kA)	100, 100
	Umur Mekanis (kali)	10000, 10000
	Umur Listrik (kali)	1500, 1500
Ciri Kontroler	Type Kontroler	A: Versi Dasar, B: Versi Standar, D: Versi Cerdas, E: Versi Khusus, A: Versi Dasar, B: Versi Standar, D: Versi Cerdas, E: Versi Khusus
	Waktu Pergantian Kontak (s)	≤ 0.9, ≤ 0.5
	Waktu Tindakan Pergantian (s)	≤ 1.5, ≤ 1.0
	Cara Pemasangan Kontroler	Integrated, Integrated
	Tegangan Tahan Impuls Terukur Uimp (kV)	2.5, 2.5
	Tegangan Sumber Kontrol Terukur Us (V)	AC230V/240V, 50Hz/60Hz, AC230V/240V, 50Hz/60Hz
	Batas Tegangan Kontrol	85%Us~110%Us, 85%Us~110%Us
