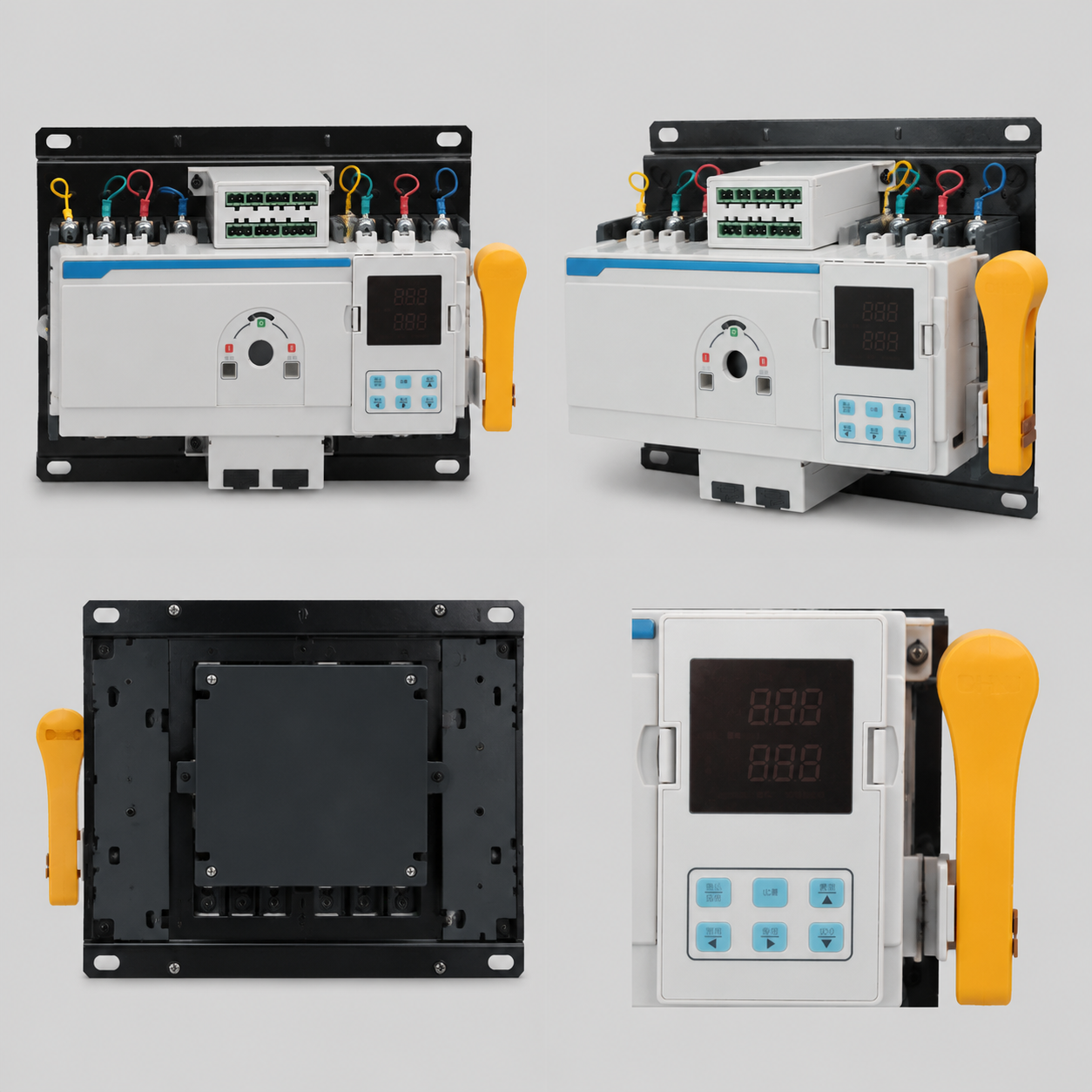

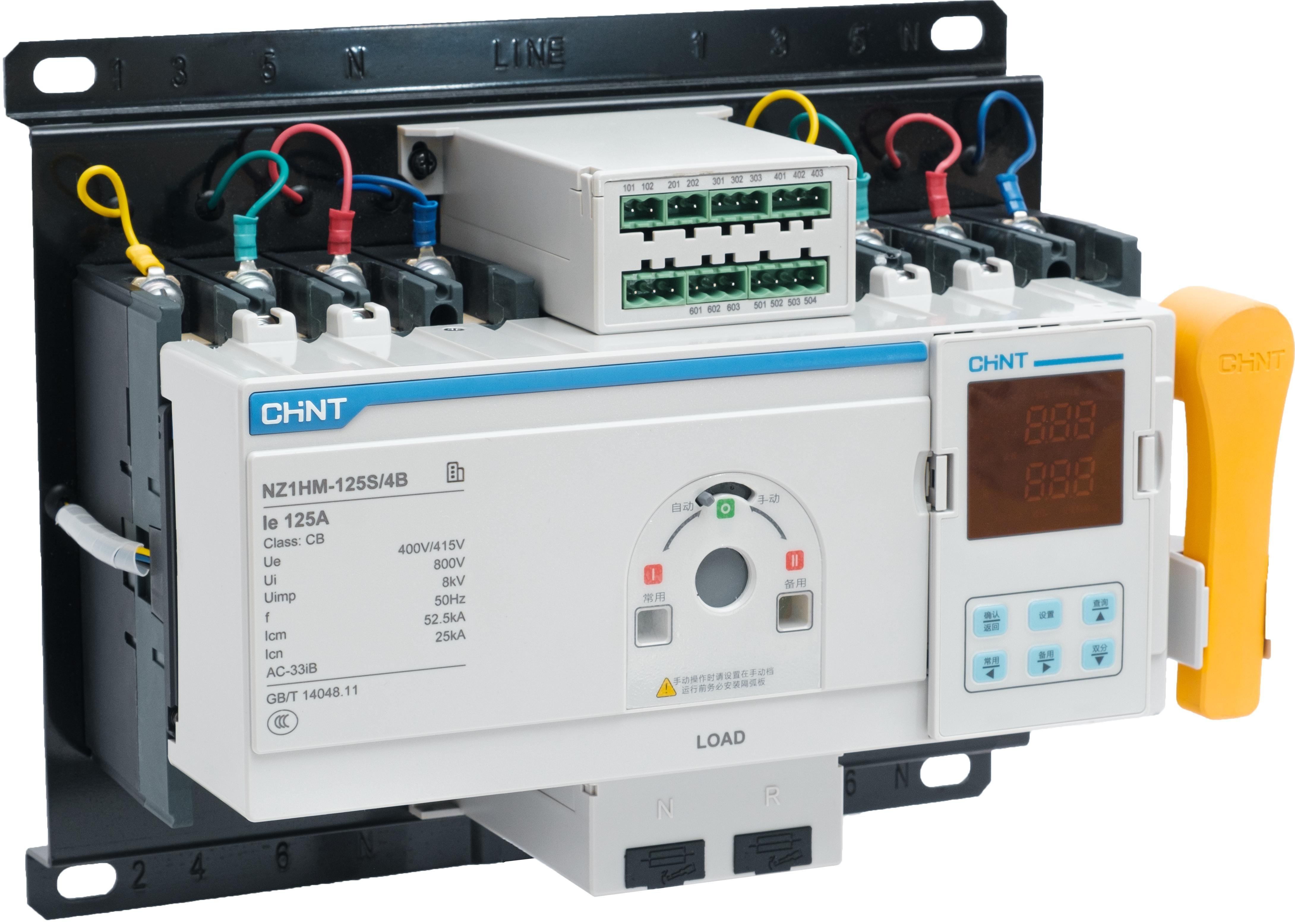

Saklar Otomatis Seri NZ1H

Kategori produk:: Sakelar Transfer Otomatis (ATS)
Kode produk:: P-659
Model:: NZ1H

Fungsi dan penggunaan (skenario aplikasi)

Perangkat saklar dan produk saklar otomatis terutama digunakan untuk arus bolak-balik 50Hz, tegangan nominal AC400/415V, arus nominal hingga 800A dalam sistem distribusi komersial gedung perkantoran, perumahan warga, dan tempat serupa, digunakan untuk mengalihkan dua sumber daya, menjamin berat

Kejutan saat inquiry

Sorotan produk

Kesesuaian Aplikasi Teknik
Stabil dan dapat diandalkan
Integrasi sistem yang mudah

Model

NZ1H

Minta Penawaran Chat WhatsApp

Parameter Utama Produk

KategoriLainnya (alat/peralatan kerja/pengolahan peralatan)Kategori KeduaSwitch Otomatis

Detail produk

Fungsi dan Penggunaan

Switch Otomatis NZ1H Series digunakan untuk sistem distribusi listrik di gedung komersial, perumahan warga, dan lokasi serupa dengan frekuensi AC 50Hz, tegangan nominal AC400/415V, arus nominal hingga 800A, untuk mengalihkan antara dua sumber daya, memastikan pasokan listrik yang terus-menerus untuk beban penting.

Parameter Rinci

Tabel Parameter 1

Kategori Parameter	Parameter	Nilai Parameter
NZ1HP-□H Series	Type Spesifikasi	NZ1HP-63H, NZ1HP-125H, NZ1HP-250H, NZ1HP-400H, NZ1HP-630H
	Kapasitas Arus Terukur (A)	63, 125, 250, 400, 630
	Tegangan Kerja Terukur Ue (V)	AC400/415, 50Hz
	Tegangan Isolasi Terukur Ui (V)	AC800
	Tegangan Impuls Terukur Uimp (kV)	8
	Kategori Penggunaan	AC-33B
	Jumlah Pole	3P, 4P
	Kemampuan Koneksi Arus Searah Icm (kA) (dengan SPCD)	100kA, 100kA, 100kA, 100kA, 100kA
	Kemampuan Koneksi Arus Searah Icm (kA) (batas)	15, 20, 30, 50, 50
	Waktu Peralihan (s)	0.6 x (±50%), 0.6 x (±50%), 1 x (±10%), 1.5 x (±10%), 1.5 x (±10%)
	Waktu Aksi Peralihan (s)	1.5 x (±10%), 1.2 x (±10%), 2.1 x (±10%), 3.3 x (±10%), 3.3 x (±10%)
	Umur Mekanis (kali)	10000, 10000, 10000, 6000, 6000
	Umur Listrik (kali)	6000, 6000, 5000, 3000, 2000
	Posisi Saklar	Normal, Cadangan, Posisi Mati
	Standar yang Dicocokkan	GB/T 14048.11
	Ukuran Fisik (lebar × tinggi × kedalaman mm)	230×114×134, 245×130×126, 295×175×175, 436×272×230
Sifat Kontroler	Nama Model Kontroler	BK (Tipe Standar), DX (Tipe Cerdas)
	Cara Pemasangan Kontroler	Terpadu, Terpisah
	Tegangan Sumber Kontrol Terukur Us (V)	230V/240V/50Hz
	Jangkauan Tegangan Kontrol	85%-110%Us

Tabel Parameter 2

Kategori Parameter	Parameter	Nilai Parameter
Parameter Sistem	Kode Arsitektur	NZ1HP-63S, NZ1HP-125S, NZ1HP-250S, NZ1HP-400S, NZ1HP-630S
	Kapasitas Arus Terukur (A)	63, 125, 250, 400, 630
	Kapasitas Arus Terukur (A)	16, 20, 25, 32, 40, 50, 63; 80, 100, 125; 160, 200, 250; 315, 400; 500, 630
	Tegangan Kerja Terukur Ue (V)	AC400 / 415V, 50Hz
	Tegangan Isolasi Terukur Ui (V)	AC800
	Tegangan Tahan Impuls Terukur Uimp (kV)	8
	Kategori Penggunaan	AC-33B
	Jumlah Pole	3P, 4P
Indikator Kinerja	Kemampuan Koneksi Arus Searah Icm (kA) (untuk SPCD)	100kA, 100kA, 100kA, 100kA, 100kA
	Kemampuan Tahan Arus Searah Icw (kA) (untuk SPCD)	10 / 30ms, 10 / 30ms, 12 / 100ms, 20 / 100ms, 20 / 100ms
	Kemampuan Batas Arus Searah Icm (kA) (untuk SPCD)	15, 15, 15, 25, 25
	Waktu Peralihan Kontak (s)	0.4 × (1±50%), 0.4 × (1±50%), 0.4 × (1±50%), 0.6 × (1±50%), 0.6 × (1±50%)
	Waktu Aksi Peralihan (s)	1.4 × (1+10%), 1.4 × (1+10%), 1.3 × (1+10%), 2.3 × (1+10%), 2.3 × (1+10%)
	Umur Mekanis (kali)	10000, 10000, 10000, 6000, 6000
	Umur Listrik (kali)	2000, 2000, 1500, 1000, 1000
	Posisi Saklar	Normal, Cadangan, Posisi Mati
	Standar yang Dicocokkan	GB/T 14048.11
	Ukuran Fisik (lebar × tinggi × kedalaman mm)	208×125×110.5, 269×170×149, 396×272×203
Sifat Kontrol	Nama Model Kumparan Kontrol	B (Tipe Lanjut), C (Tipe Generator), BT (Tipe Lanjut + Komunikasi), CT (Tipe Generator + Komunikasi)
	Cara Pemasangan Kontrol	Terpadu
	Tegangan Sumber Kontrol Terukur Us (V)	230V/240V, 50Hz
	Jangkauan Tegangan Kontrol Terukur	85%-110%Us

Tabel Parameter 3

Kategori Parameter	Parameter	Nilai Parameter
Parameter Sistem	Type Terukur	NZ1HM-63, NZ1HM-125, NZ1HM-250, NZ1HM-400, NZ1HM-630, NZ1HM-800
	Arus Kerja Terukur (A)	63, 125, 250, 400, 630, 800
	Arus Terukur (A)	10, 16, 25, 32, 40, 50, 63; 80, 100, 125; 160, 200, 125; 315, 350, 400; 500, 630; 700, 800
	Tegangan Kerja Terukur Ue (V)	AC400 / 415, 50Hz
	Tegangan Isolasi Terukur Ui (V)	AC800, AC1000
	Tegangan Impuls Terukur Uimp(kV)	8, 12
	Kategori Penggunaan	AC-33B
	Jumlah Kutub	3P, 4P
Indikator Kinerja	Kemampuan Sambung Arus Singkat Terukur Icm(kA)	S:52.5 H:105; S:52.5 H:105; S:73.5 H:105; S:105 H:154; S:105 H:154; S:105 H:165
	Kemampuan Pemutus Arus Singkat Terukur Ics(kA)	S:25 H:50; S:25 H:50; S:35 H:50; S:50 H:70; S:50 H:70; S:50 H:75
	Waktu Tindakan Pemindahan (s)	1.6 × (1±10%); 1.6 × (1±10%); 2 × (1±10%); 2.3 × (1±10%); 2.3 × (1±10%); 2.7 × (1±10%)
	Umur Mekanis (kali)	10000, 10000, 6000, 4500, 4500, 4500
	Umur Listrik (kali)	3000, 3000, 3000, 1500, 1500, 1500
	Posisi Saklar	Normal, Cadangan, Posisi Mati
	Standar yang Dihormati	GB/T 14048.11
Dimensi Tubuh	Lebar × Tinggi × Dalam (mm)	300×240×151, 390×250×155, 535×334×198, 660×344×203
Karakteristik Kontrol	Jenis Kontroler	A(Standard), B(Intelligent), AT(Standard + Komunikasi), BT(Intelligent + Komunikasi)
	Cara Pemasangan Kontroler	Terintegrasi, Terpisah
	Tegangan Sumber Kontrol Terukur Us (V)	230V/240V, 50Hz
	Jangkauan Kontrol	85%~110%Us

Tabel Parameter 4

Kategori Parameter	Parameter	Nilai Parameter
NZ1HB Seri	Kode Spesifikasi	NZ1HB-63
	Arus Terukur (A)	63
	Tegangan Kerja Terukur Ue (V)	AC400, 50Hz
	Tegangan Isolasi Terukur Ui (V)	AC500
	Tegangan Impuls Terukur Uimp (kV)	4
	Kategori Penggunaan	AC-33B
	Jumlah Kutub	3P, 4P
	Kemampuan Sambung Arus Singkat Terukur Icm (kA)	17
	Kemampuan Pemutus Arus Singkat Terukur Icn (kA)	10
	Jenis Tripper	C/D
	Waktu Pergantian Kontak (s)	0.6 x (1±50%)
	Waktu Tindakan Pemindahan (s)	1.5 x (1±10%)
	Umur Mekanis (kali)	10000
	Umur Listrik (kali)	3000
	Posisi Saklar	Normal, Cadangan, Posisi Mati
	Standar yang Dihormati	GB/T 14048.11
	Dimensi Tubuh	230 × 125 × 123.8 (mm)
Karakteristik Kontroler	Jenis Kontroler	B (Tingkat Lanjut), C (Generator), BT (Tingkat Lanjut + Komunikasi), CT (Generator + Komunikasi)
	Cara Pemasangan Kontroler	Terintegrasi
	Tegangan Sumber Kontrol Terukur Us (V)	230/240V, 50Hz
	Jangkauan Tegangan Kontroler	85%-110%Us
