Fungsi dan Penggunaan

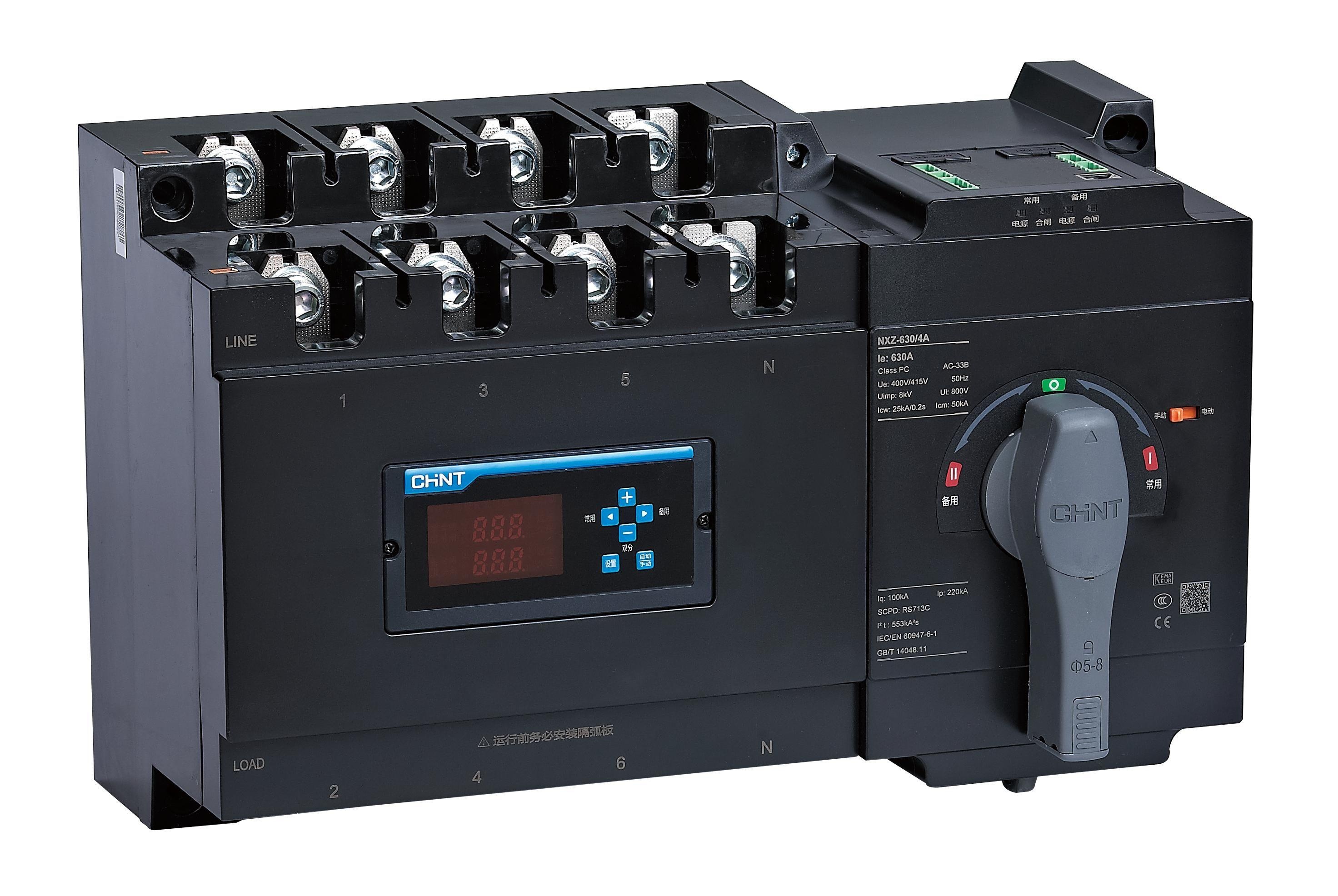

Perangkat saklar otomatis NXZ series digunakan untuk jaringan daya tiga fase empat kabel dengan frekuensi AC 50Hz/60Hz, tegangan nominal 400V/415V dan di bawahnya, arus nominal hingga 630A, untuk secara otomatis menghubungkan satu atau beberapa sirkuit beban dari satu sumber daya ke sumber daya lainnya, sehingga memastikan pasokan daya yang normal untuk sirkuit beban. Produk ini cocok untuk tempat penggunaan industri, komersial, apartemen tinggi, dan perumahan penduduk.
Penjelasan Rinci
Parameter:
Jenis Koneksi: Masuk dari sisi yang sama
Kategori Penggunaan: AC-33B
Komunikasi: Fungsi RS485
Keunggulan/Fungsi Inti:

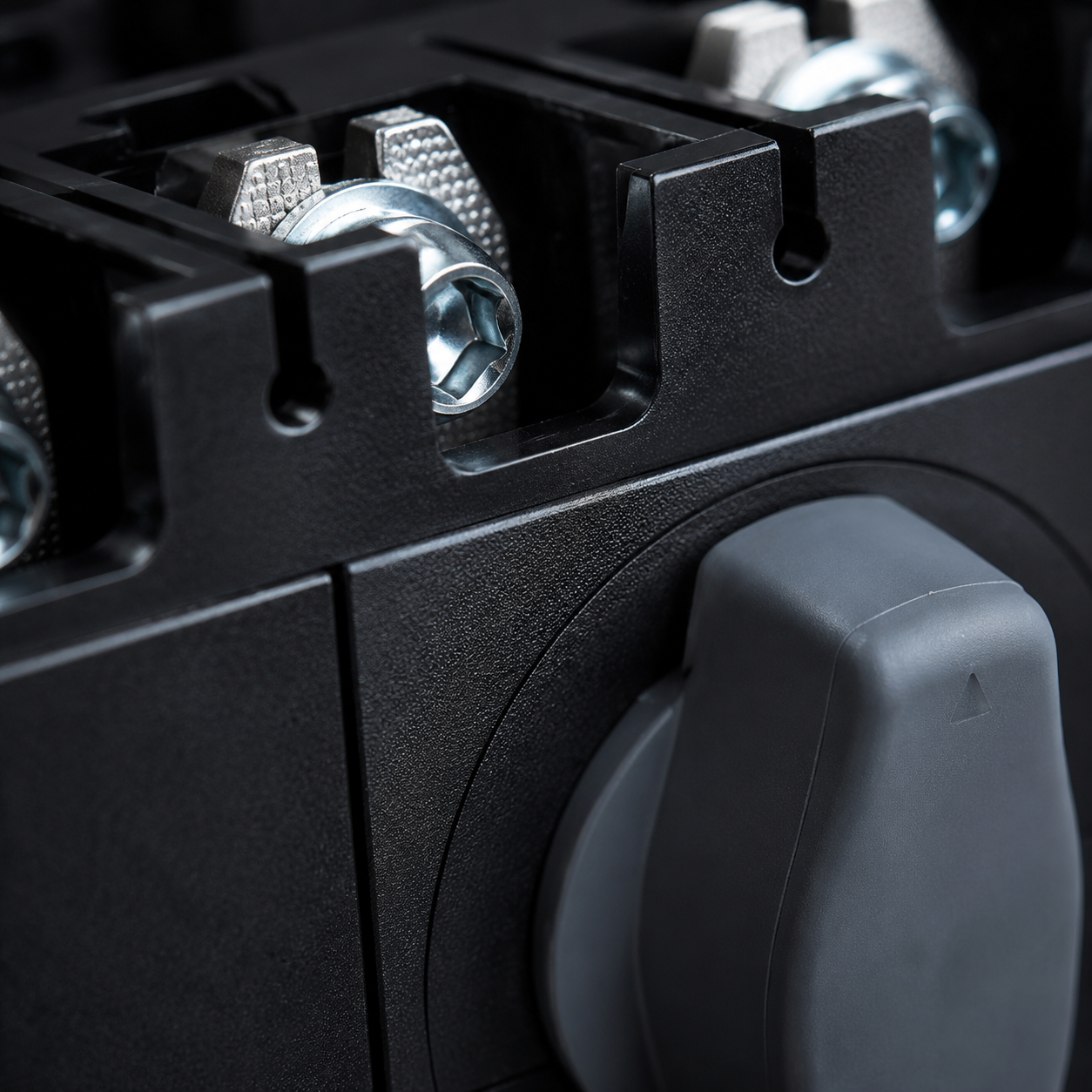

01 Pemasangan yang Mudah
Sediaan cadangan dengan koneksi sisi yang sama
Desain yang rapi, panjang kabel dapat dikurangi
Unit utuh, pemisah bisa dipilih sesuka hati
02 Daya Adaptasi Tinggi
Kemampuan terlihat jelas dalam lingkungan ekstrem ketinggian
Dingin ekstrem, panas ekstrem seperti rumah sendiri
Suhu kerja lebih luas dibanding produk sejenis
-25°C~+75°C mudah diatur
03 Desain Humanis

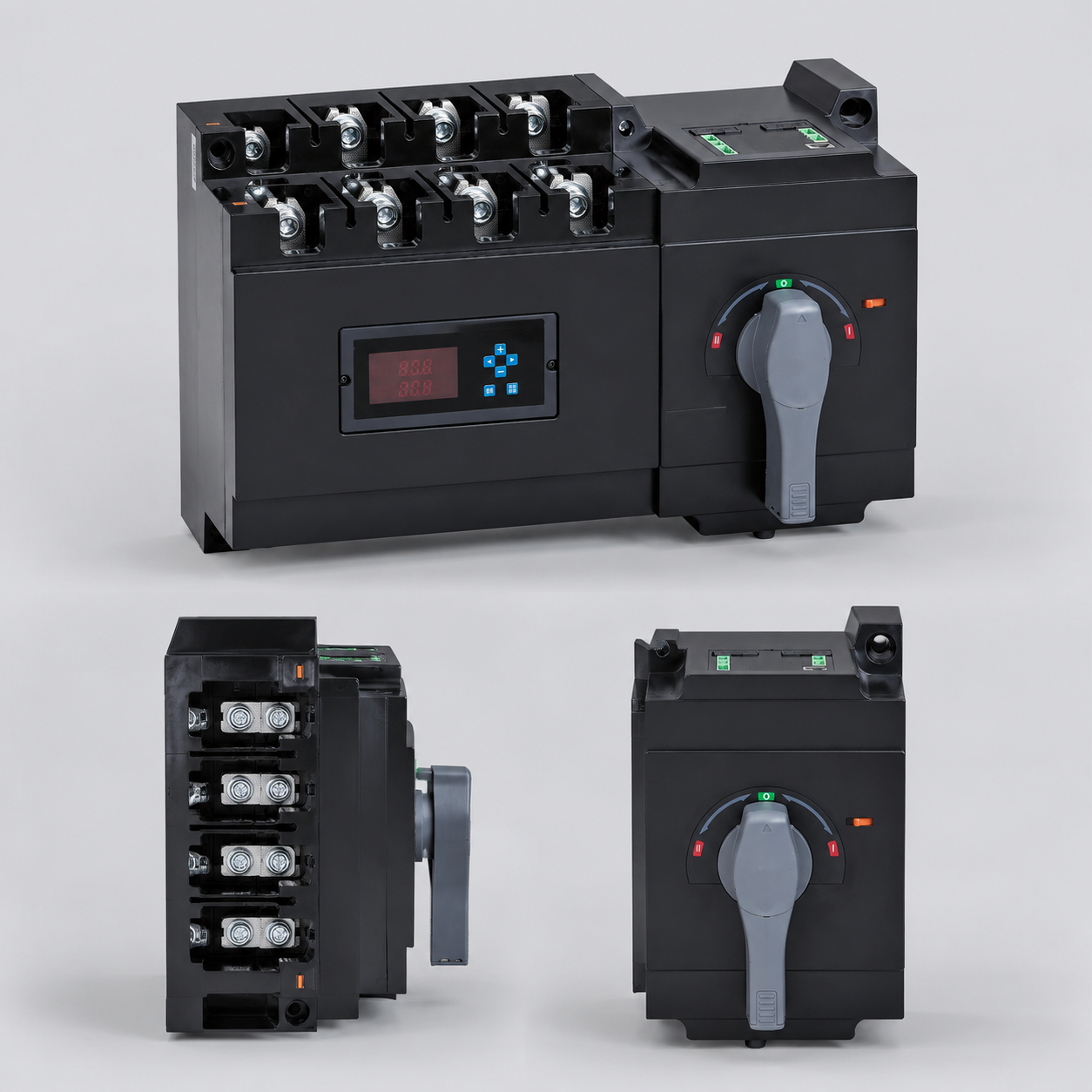

Volume produk dikurangi 40%

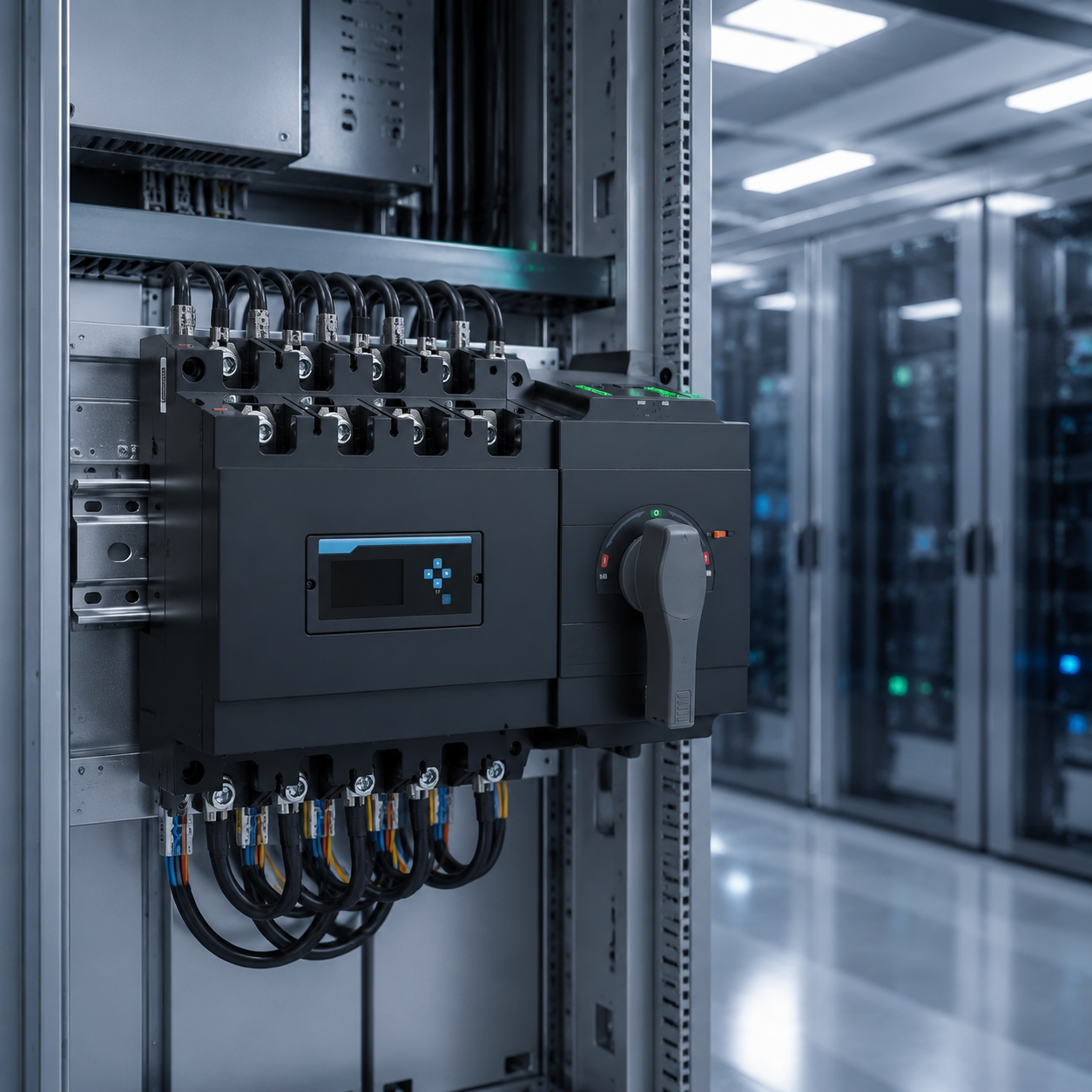

Kabinet kecil tetap "bebas bergerak" dalam ruang sempit
Kunci isolasi mencegah penutupan tak terduga

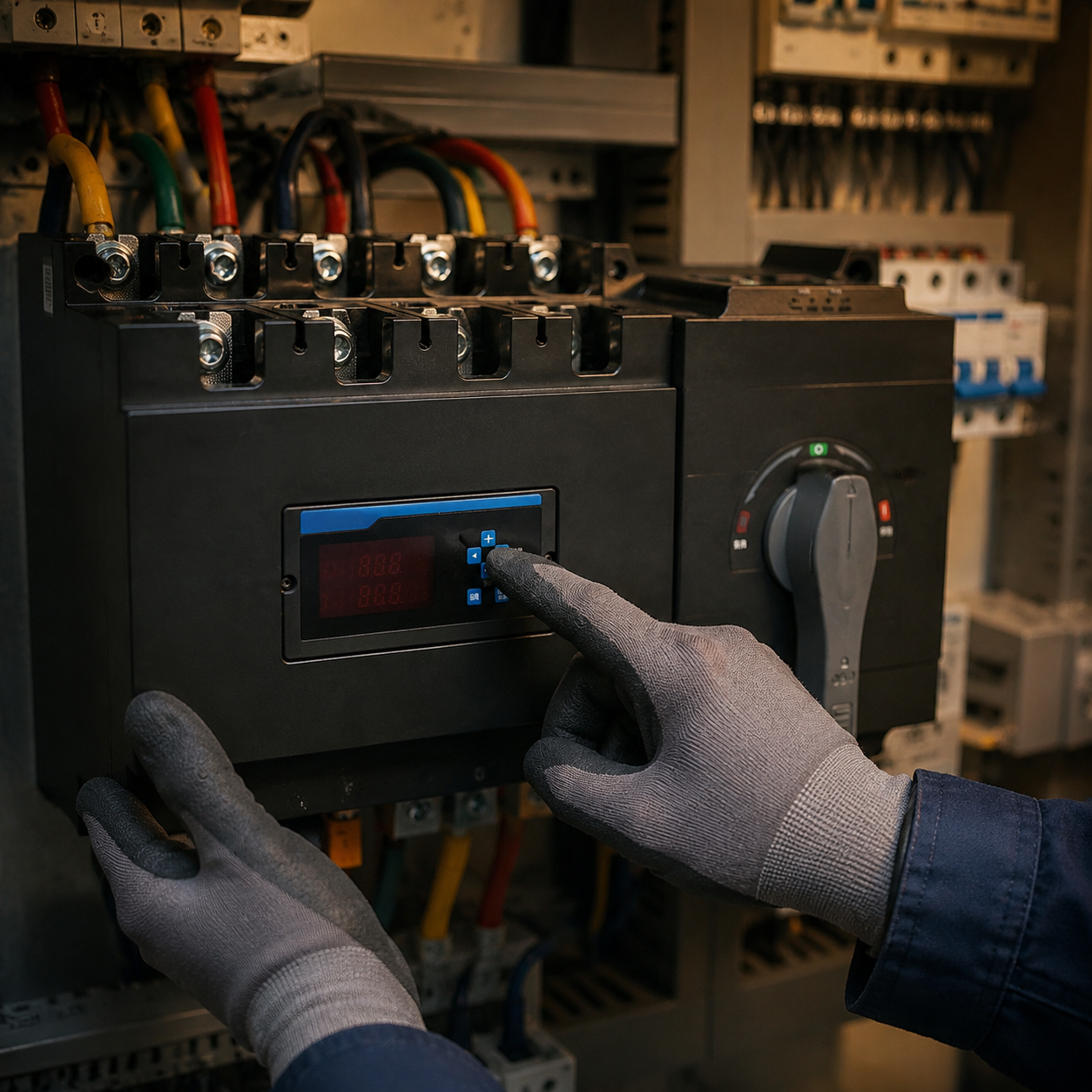

Layar besar menampilkan berbagai data; informasi kesalahan terlihat jelas, perbaikan servis lebih cepat
04 Konektivitas Cerdas
Menggunakan fungsi komunikasi RS485, mencapai "empat jauh" jarak jauh
Tidak ada pengawasan, pemeliharaan mudah
Parameter Rinci
| Kategori Parameter | Parameter | Nilai Parameter |
|---|
| Ciri Listrik | Nama Model | NXZ-125 |
| | NXZ-250 |
| | NXZ-630 |
| Kuat Kerangka (A) | 125 |
| | 250 |
| | 630 |
| Arus Kerja Nominal le (A) | 80, 100, 125 |
| | 160, 200, 250 |
| | 315, 320, 400, 500, 630 |
| Tegangan Kerja Nominal Ue(V) | AC400/415V 50Hz/60Hz |
| Tegangan Isolasi Nominal Ui(V) | 800 |
| Tegangan Impuls Tahan Nominal Uimp(kV) | 8 |
| Kategori Penggunaan | AC-33B |
| Polen | 3P/4P |
| Kuat Arus Terbatas Nominal Iq(kA) | 100 |
| Kemampuan Sambung Arus Singkat Nominal Icm(kA) | 20 |
| | 30 |
| | 52.5 |
| Kemampuan Tahan Arus Singkat Nominal Icw/0.2s(kA) | 10 |
| | 10 |
| | 25 |
| Waktu Transisi Kontak (s) | 0.6×(1±50%) |
| | 1×(1±10%) |
| | 1.5×(1±10%) |
| Waktu Aksi Transisi (s) | 1.2×(1±10%) |
| | 2.1×(1±10%) |
| | 3.3×(1±10%) |
| Umur Mekanis (kali) | 8500 |
| | 7000 |
| | 3000 |
| Umur Listrik (kali) | 1500 |
| | 1000 |
| | 1000 |
| Dimensi Eksternal | Lebar × Tinggi × Dalam (mm) Max | 245×130×126 |
| | 295×175×175 |
| | 430×272×230 |
| Ciri Controller | Nama Model Controller | Tipe A (Standard)、Tipe B (Intelligent) |
| Cara Pemasangan | Integrated, Split |
| Tegangan Sumber Daya Kontrol Nominal Us | AC230V/240V 50Hz/60Hz |
| Batas Tegangan Kontrol | 85%Us~110%Us |
