Fungsi dan Penggunaan
Penyearah frekuensi NVFM5 seri ini menggunakan teknologi kontrol vektor tanpa sensor kecepatan, memiliki karakteristik seperti kecil dan ringan, operasi cepat, serta kinerja yang baik.
Penjelasan Detail
Parameter:
tegangan kerja nominal: 230V (±15%) satu fase, 380-440V (±15%) tiga fase
rentang daya: 0,4-7,5KW
cara kontrol: kontrol vektor tanpa PG, kontrol V/F
rentang frekuensi output: 0-400Hz
Keunggulan/Fungsi Inti:
01 Kinerja luar biasa
dilengkapi filter kelas C3, efektif menahan gangguan eksternal dan mengurangi gangguan terhadap lingkungan sekitar
02 Aman dan andal
menggunakan proses pelapisan anti-air otomatis, cakupan perlindungan tinggi, komponen bekerja lebih andal
03 Ringkas dan mudah digunakan
ukuran kecil, menghemat ruang pemasangan di kotak, papan pemasangan mudah
Dukungan pemasangan pada rel, pemasangan tanpa baut lebih praktis, meningkatkan efisiensi pemasangan pengguna
Parameter Detail
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| Masukan | Jangkauan Tegangan | Satu fase 230V (+15%)
Tiga fase 380V (+15%)~440V (+15%) |
| Jangkauan Frekuensi | (47~63)Hz |
| Keluaran | Tegangan | 0~Tegangan input nominal |
| Frekuensi | (0~400)Hz |
| Kemampuan Beban Berlebih | 150% arus nominal 1 menit, 180% arus nominal 2 detik |
| Kinerja Kontrol Utama | Cara Kontrol | Kontrol SVC, kontrol V/F, kontrol torsi |
| Torsi Mulai | Kontrol SVC: 150% torsi nominal pada 0,5Hz
Kontrol V/F: 1Hz, 100% torsi nominal |
| Frekuensi Pembawa | 1kHz~15kHz |
| Perbandingan Kecepatan | SVC: 1:100; V/F: 1:50; |
| Presisi Kontrol Kecepatan | Kontrol vektor tanpa PG: ±0,5%
Kecepatan maksimum |
| Resolusi Frekuensi | Penetapan digital: 0,01Hz; Penetapan analog: 0,5% dari frekuensi maksimum |
| Kurva V/F | Kurva linier, kurva V/F titik banyak; kurva penurunan torsi berpangkat (2, 1,7, 1,1) |
| Kurva Percepatan/Perlambatan | Empat jenis kurva percepatan/perlambatan linier; kurva S percepatan/perlambatan |
| Fungsi Khusus | | Konservasi arus berlebih, konservasi tegangan berlebih, pembatas torsi, pelacakan kecepatan, PLC sederhana, PID proses, kontrol kecepatan multi-tahap
kompensasi pencucian otomatis, peningkatan torsi otomatis, fungsi anti-penguatan, fungsi pemutusan listrik sementara |
| Ciri Interface Luar | Input Digital | 5 input digital multifungsi dapat dikonfigurasi (termasuk 1 input pulsa tinggi) |
| Output Digital | 1 output digital multifungsi dapat dikonfigurasi (kecepatan tertinggi mencapai 100kHz) |
| Input Analog | 2 input sinyal analog, dapat dipilih sebagai sinyal arus (0~20mA, (4~20mA)) atau sinyal tegangan (+10~10V) |
| Output Analog | 1 output sinyal analog, dapat dipilih sebagai sinyal arus (0~20mA, (4~20mA)) atau sinyal tegangan (0~10V) |
| Output Relay | Satu kontak normally open dan satu kontak normally closed, kapasitas kontak: 3A/250V |
| Antarmuka Komunikasi | Komunikasi RS485 standar, dapat terhubung dengan panel operasi jarak jauh; |
| Fungsi Pengereman | Konfigurasi unit pengereman internal untuk model tunggal, konfigurasi unit pengereman internal untuk model tiga fase |

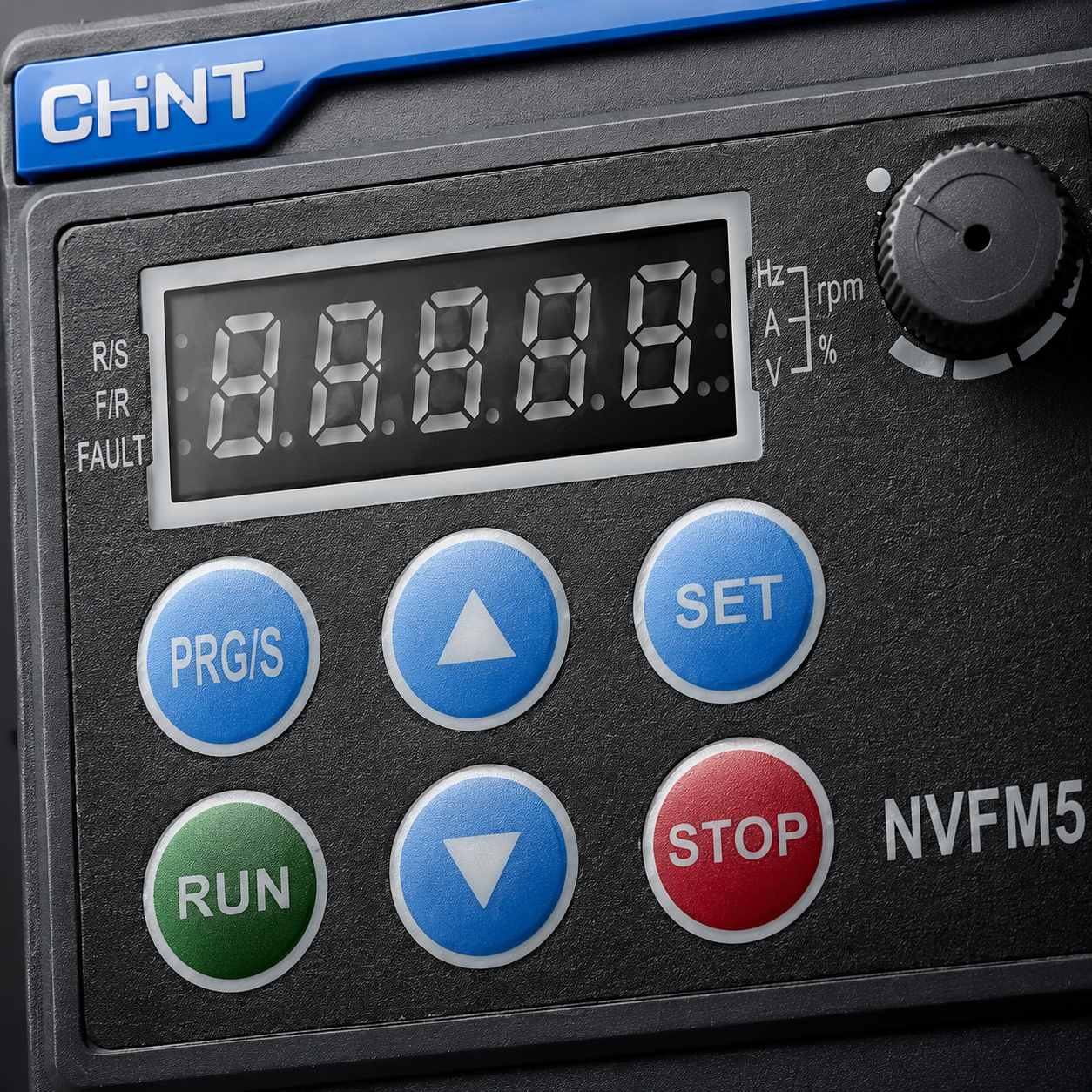

| Panel Operasi | Menampilkan frekuensi setelan, frekuensi keluaran, tegangan keluaran, arus keluaran dll. lebih dari 20 parameter |
| Fungsi Perlindungan | | Perlindungan arus berlebih, perlindungan tegangan berlebih, perlindungan tegangan rendah, perlindungan panas, perlindungan beban berlebih, perlindungan fasa masukan hilang, perlindungan fasa keluaran hilang, perlindungan beban hilang, perlindungan pendek sirkuit motor ke tanah, dll. |
| Struktur | Derajat Perlindungan | Standar IP20, dapat mencapai IP22 dengan penutup pelindung |
| Cara Pendinginan | Pendinginan kipas angin |
| Bahan | | Struktur seluruhnya plastik |
| Cara Pemasangan | | Pemasangan pada rel dan dinding untuk daya ≤2,2kW (hanya dapat dipasang pada dinding untuk daya 2,2kW satu fase); pemasangan dinding untuk daya >2,2kW |
| Sertifikasi Internasional | | CE |
