Fungsi dan Penggunaan

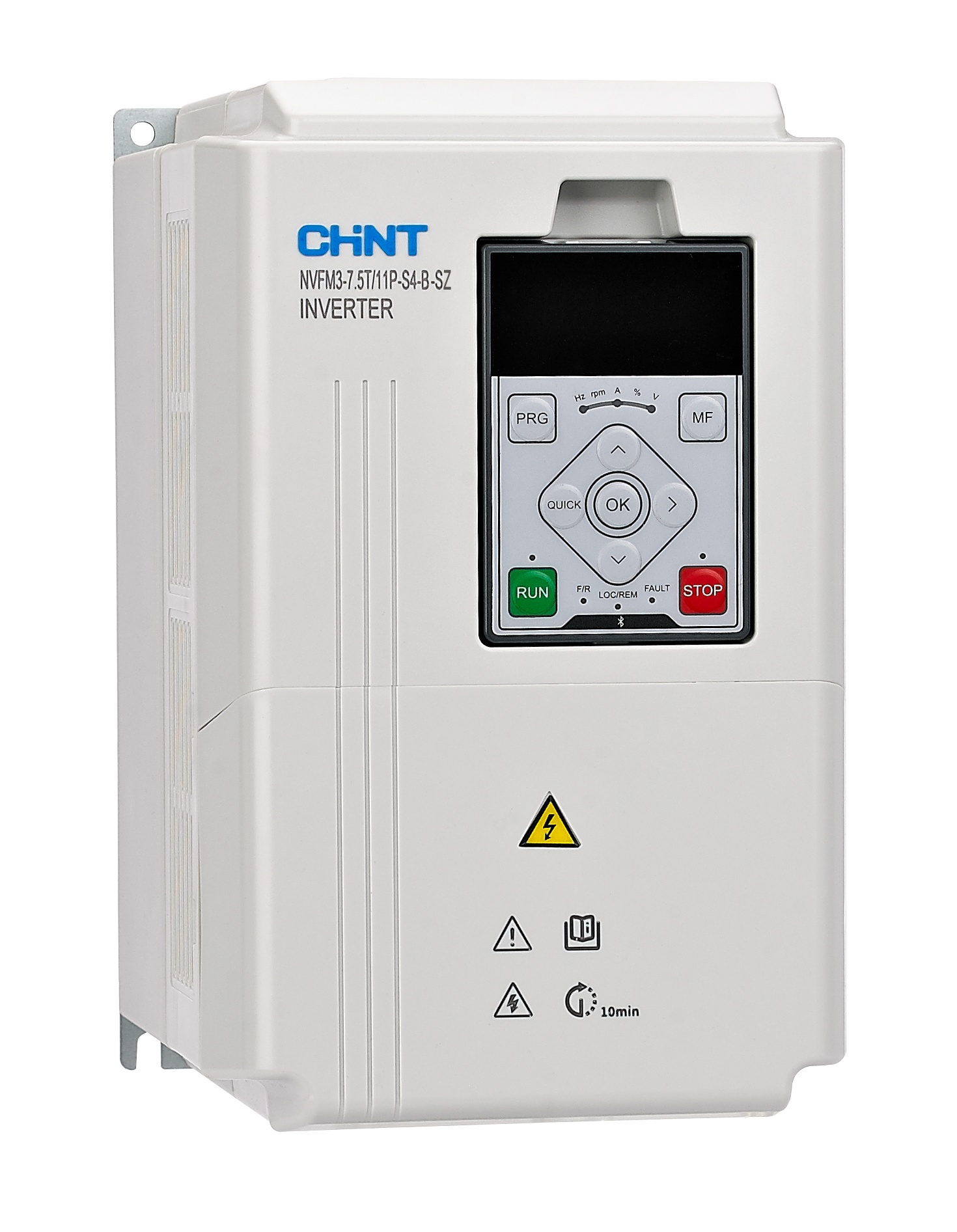

NVFMF3-SZ Inverter adalah inverter kontrol vektor berkinerja tinggi yang dikembangkan sendiri oleh perusahaan kami. Produk ini tidak hanya menggunakan strategi kontrol canggih untuk mencapai kontrol torsi vektor fluks presisi tinggi, tetapi juga memiliki akurasi kontrol yang tinggi, rentang kecepatan yang luas, torsi start yang besar, dan kemampuan beban berlebih yang lebih baik. Selain itu, produk ini memiliki sifat digitalisasi dan kecerdasan unik, mengintegrasikan komunikasi Bluetooth, aplikasi mini yang sesuai, serta antarmuka komunikasi industri yang dapat diperluas, yang secara signifikan memperluas bidang aplikasi produk, meningkatkan efisiensi pemasangan dan pengaturan perangkat, serta memberikan pengalaman layanan produk yang lebih baik bagi pengguna.
Penjelasan Rinci
Parameter:
Ketahanan tegangan kerja: Tiga fase 380~440V (±15%)
Jangkauan daya: 1,5~450KW
Cara kontrol: SVC, FVC, V/F
Komunikasi yang dapat diperluas: Profibus-DP, Profinet/PN
Keunggulan/Fungsi Inti:
01 Kinerja luar biasa
Teknologi kontrol torsi vektor fluks presisi tinggi, akurasi kontrol tinggi, torsi start besar, kemampuan beban kuat
02 Aman dan andal
Menggunakan proses pelapisan anti-korosi otomatis, cakupan perlindungan tinggi, komponen bekerja lebih andal
03 Fleksibel dan mudah digunakan
Terintegrasi dengan komunikasi Bluetooth, aplikasi mini yang sesuai, serta antarmuka komunikasi industri yang dapat diperluas, meningkatkan efisiensi pemasangan dan pengaturan perangkat
Parameter Rinci
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Masukan | Tegangan nominal | Tiga fase (-380~440)V |
| Frekuensi | 50Hz/60Hz |
| Batas tegangan | Tiga fase-380V(+15%)~440V(+15%) |
| Batas frekuensi | (47~63)Hz |
| Keluaran | Tegangan | 0～Tegangan masukan nominal |
| Frekuensi | (0~800) Hz |
| Kemampuan beban berlebih | Tipe T: 150% arus nominal selama 1 menit, 180% arus nominal selama 10 detik; Tipe P: 120% arus nominal selama 1 menit, 150% arus nominal selama 10 detik |
| Kinerja Kontrol Utama | Cara kontrol | Kontrol vektor tanpa PG (SVC); Kontrol vektor dengan PG (FVC); Kontrol V/F; |
| Cara modulasi | Modulasi PWM vektor ruang |
| Torsi start | SVC: 0,25Hz saat 150% torsi nominal FVC: 0Hz saat 180% torsi nominal V/F: 0,5Hz saat 150% torsi nominal |
| Resolusi frekuensi | Penetapan digital: 0,01Hz; Penetapan analog: maksimum frekuensi x 0,5 |
| Peningkatan torsi | Peningkatan torsi otomatis, peningkatan torsi manual |
| Kurva V/F | Kurva V/F garis lurus, mode kurva V/F titik multi, mode V/F terpisah sepenuhnya, mode V/F terpisah sebagian |
| Kurva percepatan dan perlambatan | Percepatan dan perlambatan linear (4 jenis) |
| Pembatasan arus otomatis | Membatasi arus selama operasi, mencegah trip arus berlebih yang sering terjadi |
| Fungsi Khusus Pelanggan | Gerakan titik | Batas frekuensi gerakan titik: (0,10~50,00)Hz Waktu percepatan gerakan titik (0,1~6000,0)s |
| Operasi kecepatan banyak | Operasi kecepatan banyak melalui terminal kontrol |
| Karakteristik Antarmuka Luar | Saluran perintah operasi | Diatur oleh panel operasi, diatur oleh terminal kontrol, kontrol komunikasi, dapat beralih melalui berbagai cara |
| Input digital | 5 input digital multifungsi yang dapat diprogram, salah satunya merupakan input pulsa tinggi HD |
| Output digital | 1 output digital multifungsi yang dapat diprogram, dapat diatur menjadi output pulsa tinggi atau output kolektor terbuka |
| Input analog | 2 input sinyal analog Dapat dipilih (0~20)mA sinyal arus atau (0~10)V sinyal tegangan |
| Output analog | 2 output sinyal analog Masing-masing dapat dipilih (0~20)mA, (4~20)mA arus output atau (0~10)V tegangan output, dapat mencapai output kuantitas fisik seperti frekuensi yang ditetapkan, output dll |
| Output relay | 2 output relay, satu di antaranya adalah output normal terbuka tertutup, satu di antaranya adalah output normal terbuka, kapasitas kontak -NO 5A, NC 3A, 250V(AC) |
| Antarmuka komunikasi RS485 | 1 jalur, mendukung protokol Modbus |
| Panel Operasi | Display LED | Dapat menampilkan 20 parameter lebih dari frekuensi yang ditetapkan, frekuensi output, tegangan output, arus output, dll |
| Kunci tombol | Mengunci semua atau sebagian tombol |
| Pemilihan fungsi | Mendefinisikan lingkup fungsi beberapa tombol, untuk mencegah kesalahan operasi |
| Fungsi Perlindungan | | Mempunyai fungsi perlindungan arus berlebih, tegangan berlebih, tegangan rendah, panas berlebih, beban berlebih, perlindungan ketidakseimbangan fase, dll |

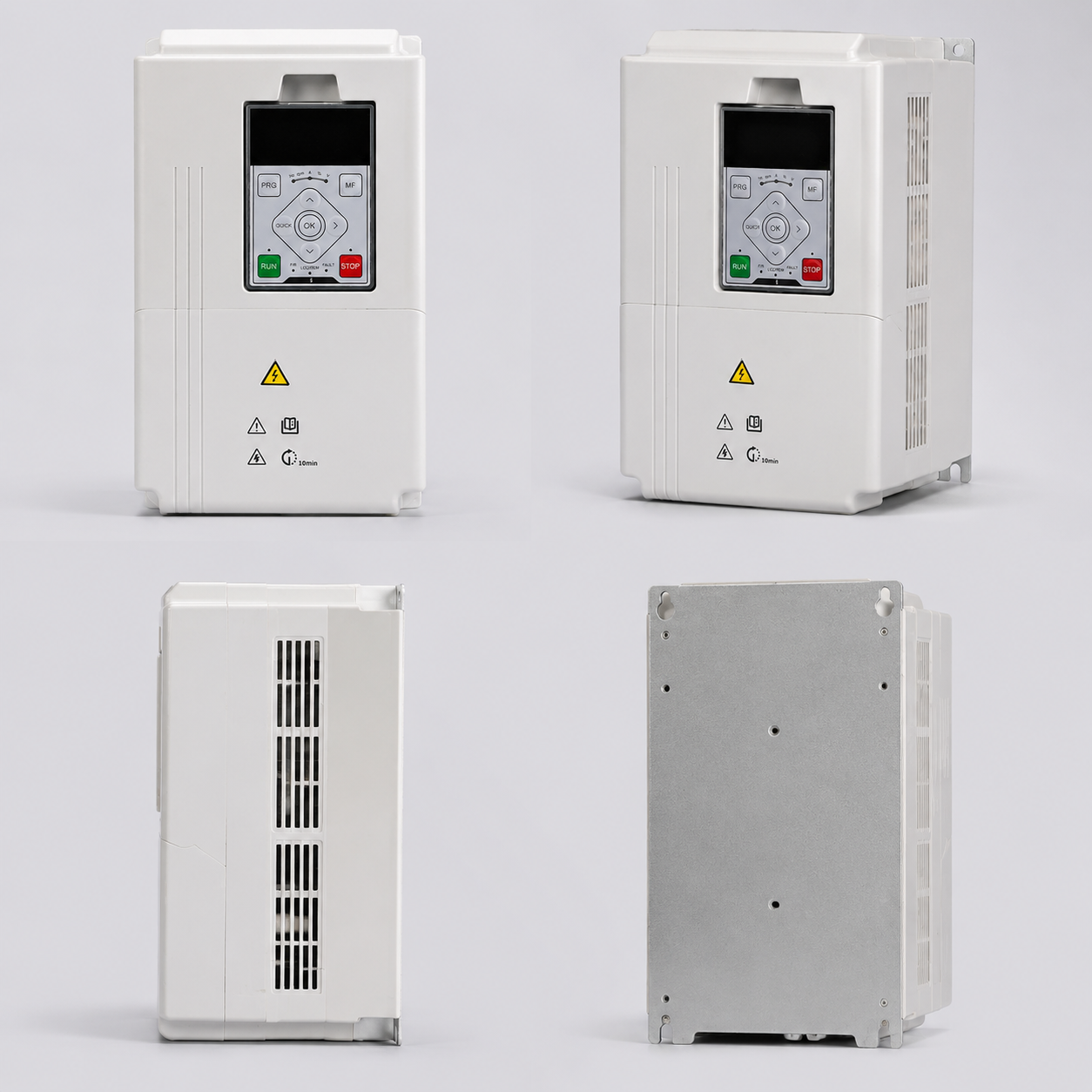

| Struktur | Derajat perlindungan | IP20 |
| Cara pendinginan | Pendinginan kipas aliran langsung sumbu |
| Cara Pemasangan | | Wall mount, flange |
| Efisiensi | | ≥93% untuk 37kW dan di bawahnya, ≥95% untuk 45kW dan di atasnya |
