Fungsi dan Penggunaan

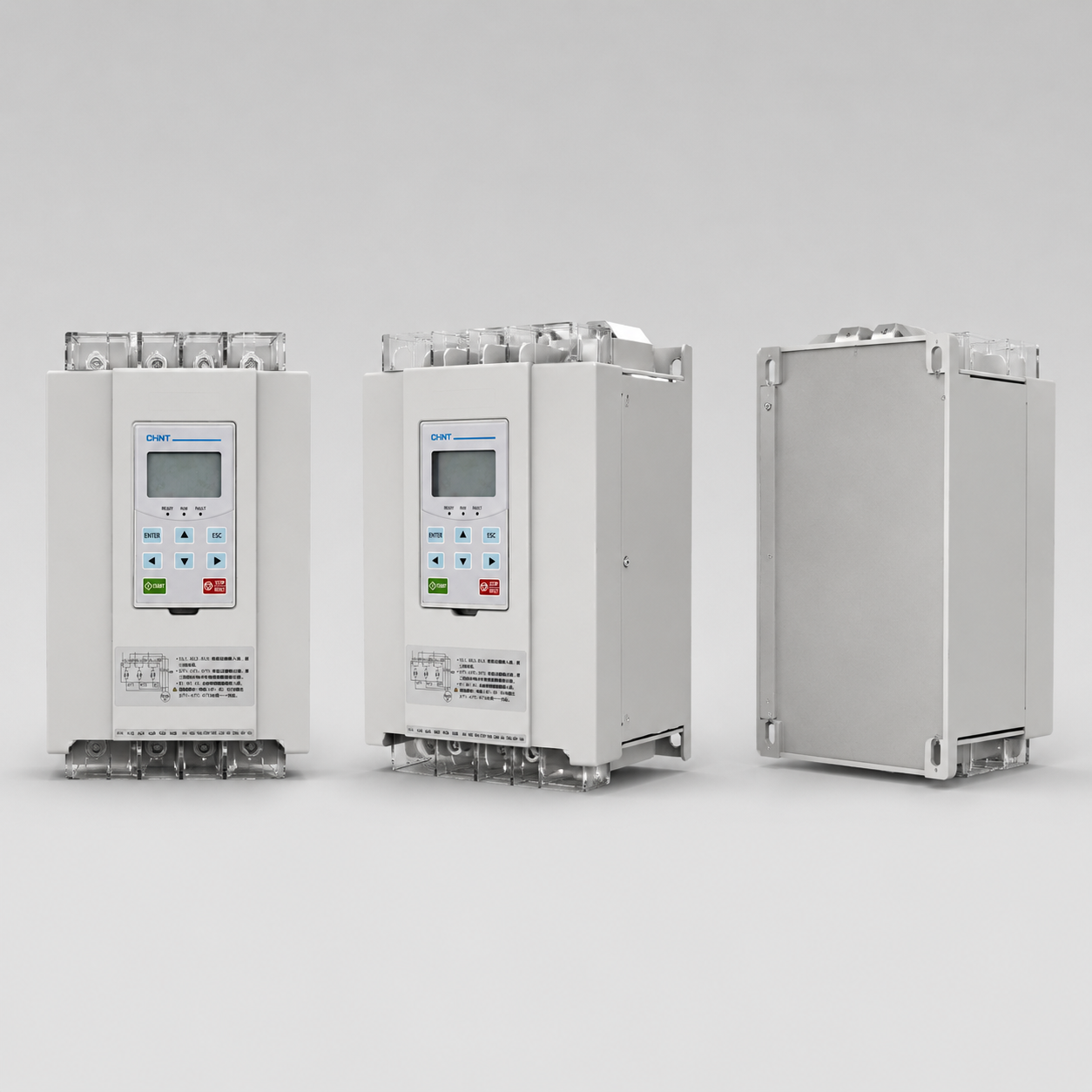

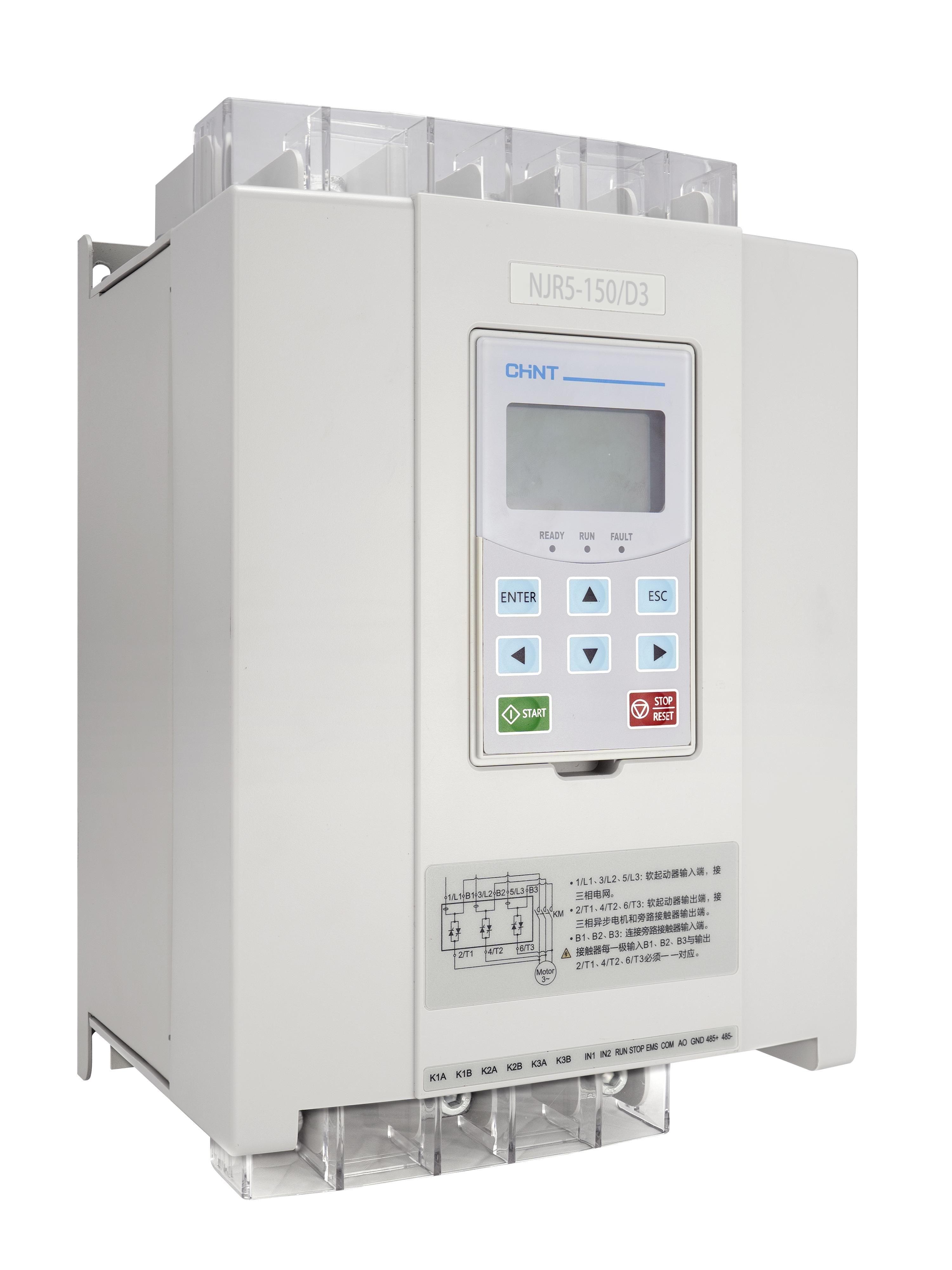

NJR5-D seri soft starter adalah soft starter motor induksi tiga fase arus bolak-balik (selanjutnya disebut motor) yang dirancang berdasarkan teknologi elektronik daya, teknologi prosesor mikro, dan teori kontrol modern dengan mengontrol tiga buah thyristor paralel terbalik yang terhubung antara sumber daya dan motor yang dikendalikan untuk mencapai fungsi start dan stop lembut motor.
Deskripsi Lengkap
Parameter:
Jangkauan arus nominal: 15~1600A
Jangkauan daya nominal: 7,5~800KW
Tegangan sumber utama: AC220V/380V/460V/575V/690V
Keunggulan/Fungsi Inti:
01 Kinerja Unggul
7 mode tersedia, menetapkan efek start optimal secara tepat
Start dan stop lebih halus, hemat energi sekaligus memperpanjang umur peralatan
02 Fungsi Lengkap
Fungsi pembatas arus kedua, dapat memulai beban berat secara andal
Dua output arus analog, kompatibilitas yang lebih baik dengan peralatan otomasi industri
03 Aman dan Handal
Kapsul pelindung standar pada rangkaian utama produk hingga 180A, lebih aman saat perbaikan dalam keadaan berlistrik
Lapisan lapisan tahan air + desain EMC tingkat tinggi, meningkatkan stabilitas produk
Parameter Lengkap
| Kategori Parameter | Item Parameter | Nilai Parameter |
|---|
| Parameter Teknis Utama | No. | 1 |
| Parameter Teknis | Tegangan Sumber Utama |
| Indikator Spesifikasi dan Kinerja | NJR5- □/D2: AC220V (-10%→+15%) (yaitu: AC198V-AC264V)
NJR5- □/D3: AC380V (-15%→+15%) (yaitu: AC323V-AC437V)
NJR5- □/D4: AC460V (-10%→+10%) (yaitu: AC414V-AC504V)
NJR5- □/D5: AC575V (-10%→+10%) (yaitu: AC517V-AC633V)
NJR5- □/D6: AC690V (-10%→+10%) (yaitu: AC621V-AC759V) |
| No. | 2 |
| Parameter Teknis | Frekuensi Sumber Daya |
| Indikator Spesifikasi dan Kinerja | 1. Mode Start berupa Mode Arus (lebih cocok untuk situasi generator): 35Hz→60Hz.
2. Ketika Mode Start bukan Mode Arus: 50Hz±2Hz, 60Hz±2Hz. |
| No. | 3 |
| Parameter Teknis | Tegangan Sumber Daya Kontrol |
| Indikator Spesifikasi dan Kinerja | NJR5- □/D2 dan NJR5- □/D3: Tegangan Sumber Daya Kontrol sama dengan Tegangan Sumber Utama.
NJR5- □/D4, NJR5- □/D5 dan NJR5- □/D6: AC220V (-10%→+15%). |
| No. | 4 |
| Parameter Teknis | Frekuensi Sumber Daya Kontrol |
| Indikator Spesifikasi dan Kinerja | 50Hz±2Hz, 60Hz±2Hz |
| No. | 5 |
| Parameter Teknis | Motor yang Digunakan |
| Indikator Spesifikasi dan Kinerja | Motor induksi tiga fase jenis kandang sangkar biasa |
| No. | 6 |
| Parameter Teknis | Tingkat Polusi |
| Indikator Spesifikasi dan Kinerja | Level 3 |
| No. | 7 |
| Parameter Teknis | Tegangan Isolasi Nominal |
| Indikator Spesifikasi dan Kinerja | NJR5- □/D2, NJR5- □/D3: AC660V
NJR5- □/D4, NJR5- □/D5, NJR5- □/D6: AC1000V |
| No. | 8 |
| Parameter Teknis | Tahan Impuls Nominal |
| Indikator Spesifikasi dan Kinerja | 8kV |
| No. | 9 |
| Parameter Teknis | Cara Pendinginan |
| Indikator Spesifikasi dan Kinerja | Pendinginan alami |
| No. | 10 |
| Parameter Teknis | Kemungkinan Pemakaian Start |
| Indikator Spesifikasi dan Kinerja | Jumlah start per jam dapat diatur, disarankan tidak melebihi 10 kali per jam (semakin berat beban, jumlah start harus semakin sedikit, jika diperlukan start sering, pastikan suhu motor dan soft starter tetap rendah)
Catatan: ketika terjadi perlindungan arus berlebih saat start atau perlindungan beban berlebih saat beroperasi, start dapat dilakukan kembali setelah 30 menit. |
| No. | 11 |
| Parameter Teknis | Kemampuan Anti Getar |
| Indikator Spesifikasi dan Kinerja | Getaran kurang dari 0,5g |
| No. | 12 |
| Parameter Teknis | Kelas Perangkat EMC |
| Indikator Spesifikasi dan Kinerja | Kelas A (kelas industri) |
| No. | 13 |
| Parameter Teknis | Tegangan Awal |
| Indikator Spesifikasi dan Kinerja | 30%Ue ~ 70%Ue |
| No. | 14 |
| Parameter Teknis | Keterbatasan Arus Start |
| Indikator Spesifikasi dan Kinerja | 50%le ~ 500%le |
| No. | 15 |
| Parameter Teknis | Kelas Perlindungan Beban Berlebih |
| Indikator Spesifikasi dan Kinerja | Kelas 2, 10A, Kelas 10, Kelas 20, dan Kelas 30 |
| No. | 16 |
| Parameter Teknis | Output Relay |
| Indikator Spesifikasi dan Kinerja | Tiga output relay, relay bypass K1, relay status program K2, relay gangguan program K3. |
| No. | 17 |
| Parameter Teknis | Input Digital |
| Indikator Spesifikasi dan Kinerja | Dua input digital yang dapat diprogram: terminal input yang dapat diprogram IN1 dan input yang dapat diprogram IN2.
Dua input digital: sinyal start RUN, sinyal stop STOP, dan sinyal jeda EMS. |
| No. | 18 |
| Parameter Teknis | Keluaran Analog |
| Spesifikasi dan Kinerja | Satu saluran keluaran analog, dua jenis keluaran yang dapat dipilih: 4mA hingga 20mA dan 0mA hingga 20mA. |
