Fungsi dan Penggunaan

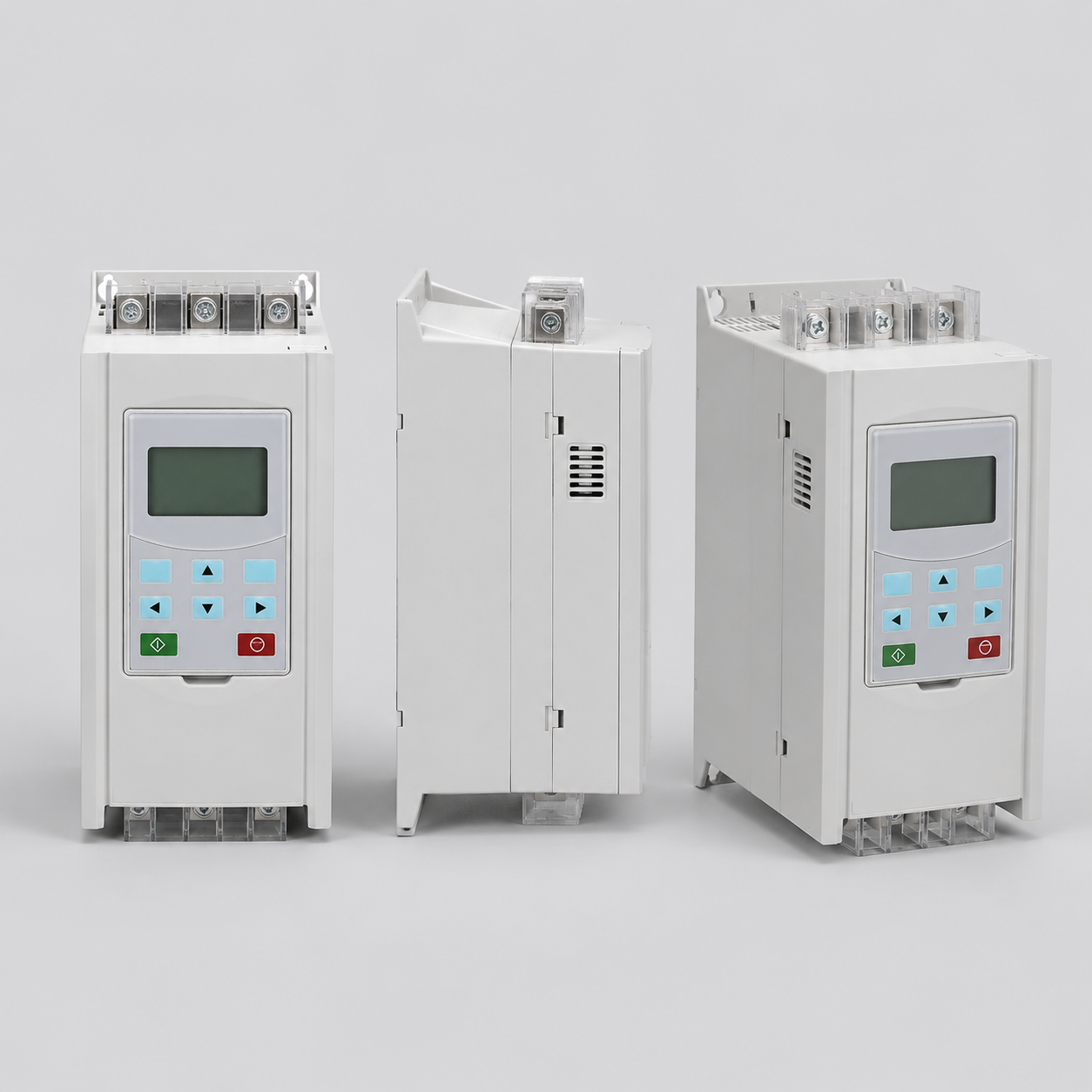

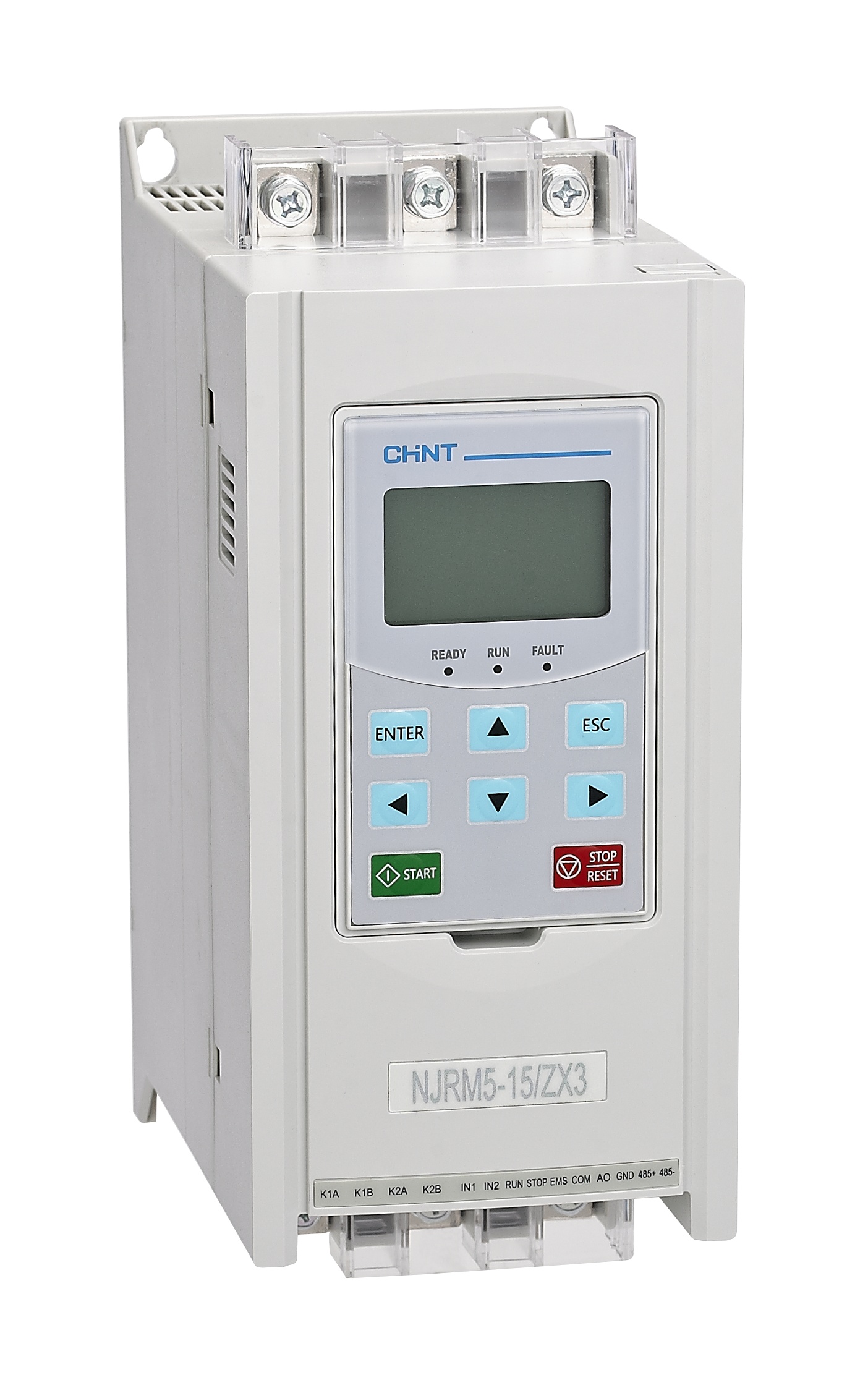

Penyalaan lunak NJRM5-ZX adalah penyalaan lunak umum dengan desain struktur kompak dan cara kerja online. Rentang arus nominal penyalaan lunak berkisar dari 15A hingga 220A, dan tegangan sumber daya input (tegangan rangkaian utama) adalah AC220V, AC380V, AC460V, AC575V, dan AC690V. Memiliki karakteristik adaptasi beban yang kuat, operasi stabil dan andal, dan digunakan secara luas dalam perangkat motor penggerak di bidang-bidang seperti logam dan pertambangan, minyak dan gas, pemadam kebakaran, tambang, pasokan air, kota, makanan, semen, dan kimia. Ini adalah produk pengganti ideal untuk penyalaan bintang- segitiga tradisional dan penyalaan reduksi tegangan autotransformer.
Deskripsi Rinci
Parameter:
Rangkaian utama tegangan kerja: 220/380/460/575/690V
Arus nominal: 15~220A
Tegangan isolasi nominal: AC660~1000V
Tegangan tahan impuls nominal: 8kV
Keunggulan/Fungsi Inti:
01 Kinerja Unggul
a. Berbagai mode start berubah secara mulus, dapat mencapai efek start terbaik untuk motor, memperpanjang umur perangkat transmisi
Mampu mengontrol torsi elektromagnetik output penyalaan lunak, start motor dan perangkat lebih halus, memperpanjang umur pakai
02 Aman dan Handal

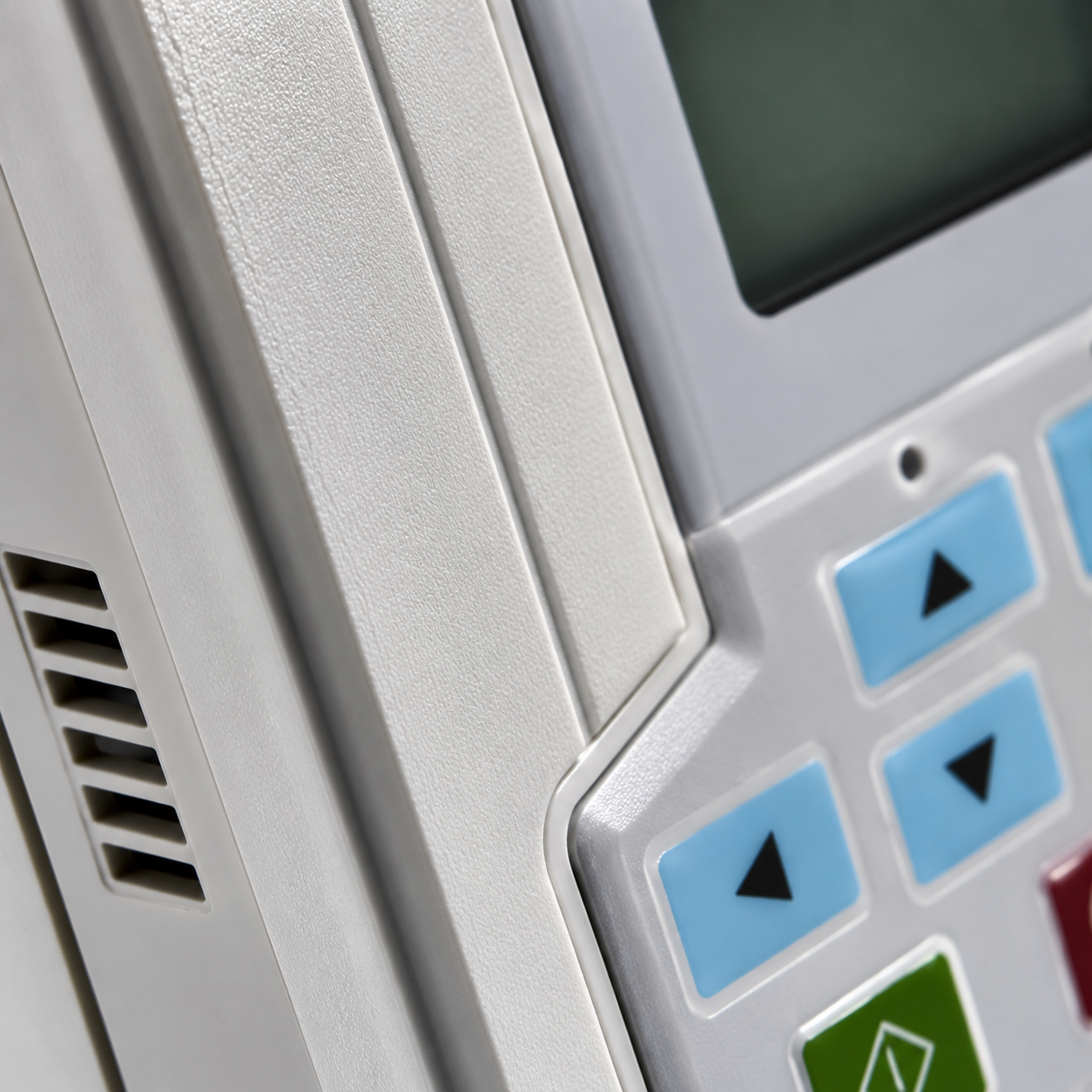

Menggunakan teknologi pelapisan anti-air, anti debu, dan anti jamur, tingkat perlindungan tinggi, komponen bekerja lebih andal

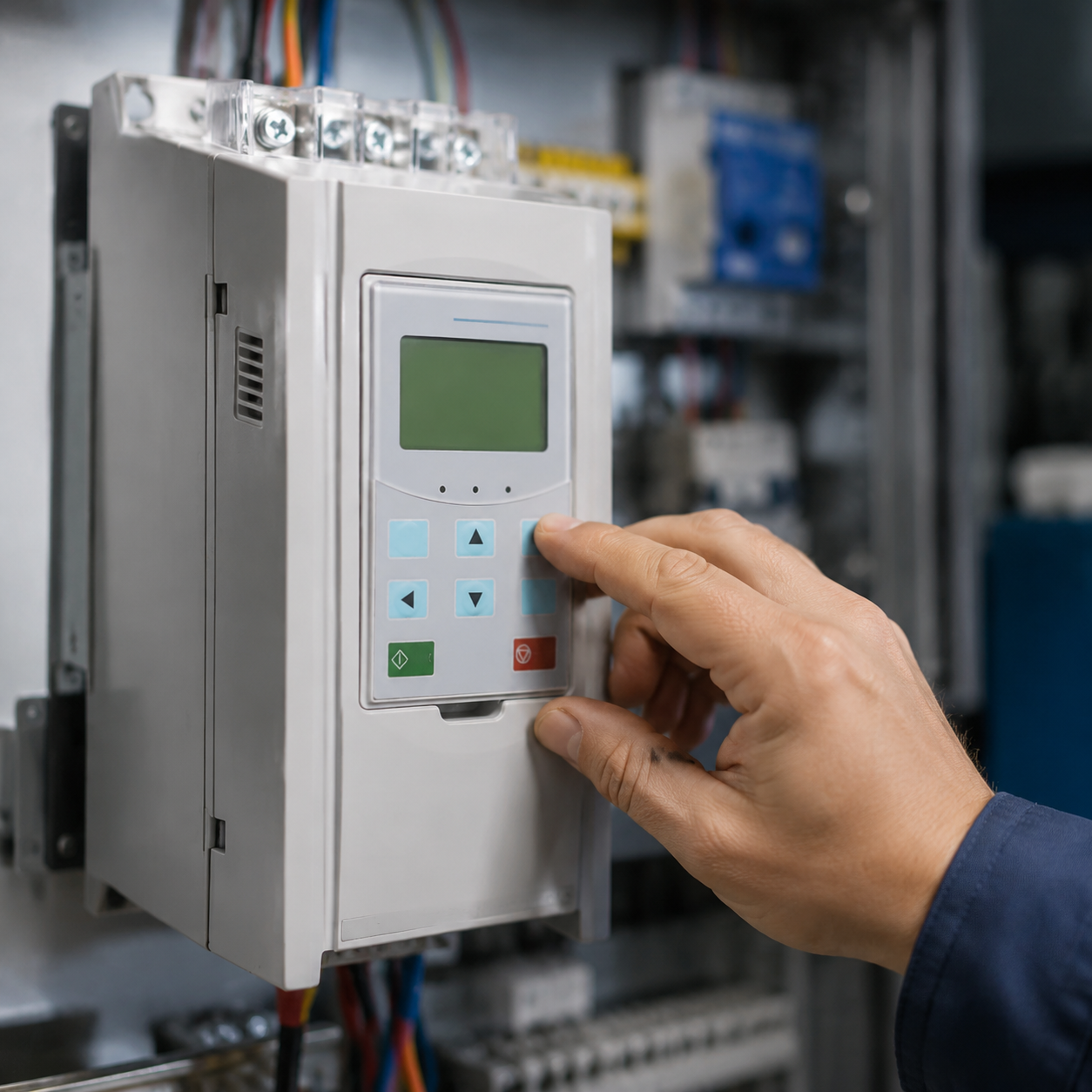

03 Mudah Digunakan
Mencatat total konsumsi listrik, manajemen pencarian lebih mudah
Parameter Rinci
| Kategori Parameter | Nama Parameter | Nilai Parameter |
|---|
| 4.1 Tegangan Sumber Daya Rangkaian Utama | NJRM5- □/ZX6 | AC690V (-10%～+10%) |
| NJRM5- □/ZX5 | AC575V (-10%～+10%) |
| NJRM5- □/ZX4 | AC460V (-10%～+10%) |
| NJRM5- □/ZX3 | AC380V (-15%～+15%) |
| NJRM5- □/ZX2 | AC220V (-10%～+15%) |
| 4.2 Frekuensi Sumber Daya Utama | Mode start berbasis arus (lebih cocok untuk situasi pembangkit listrik) | 35Hz～60Hz. |
| Mode start bukan berbasis arus | 50Hz±2Hz, 60Hz±2Hz. |
| 4.3 Motor yang Cocok | | Motor induksi tiga fase biasa |
| 4.4 Tingkat Pencemaran | | Kelas 3 |
| 4.5 Tegangan Isolasi Nominal | NJRM5- □/ZX4, NJRM5- □/ZX5, dan NJRM5- □/ZX6 | AC1000V |
| NJRM5- □/ZX2 dan NJRM5- □/ZX3 | AC660V |
| 4.6 Tegangan Tahan Impuls Nominal | | 8kV |
| 4.7 Cara Pendinginan | | Pendinginan udara alami. |
| 4.8 Frekuensi Start | Jumlah start per jam dapat diatur, disarankan tidak melebihi 10 kali/jam | (Semakin berat beban, semakin sedikit frekuensi start, jika diperlukan start yang sering, pastikan suhu motor dan penyalaan lunak tetap rendah) |
| 4.9 Faktor Waktu Start Lunak | | (2～60) detik. |
| 4.10 Faktor Waktu Henti Lunak | | (2～60) detik. |
| 4.11 Mode Start | | Mode arus biasa, mode arus meningkat, mode tegangan biasa, mode tegangan meningkat, mode torsi linear, mode torsi kuadrat, dan mode frekuensi terbagi, total 7 jenis. |
| 4.12 Mode Henti | | Henti bebas, henti pengereman, dan henti lunak dengan kemiringan tegangan, total 3 jenis. |
| 4.13 Tegangan Awal | | (30～70)%Ue, di mana Ue menunjukkan tegangan sumber daya rangkaian utama. |
| 4.14 Waktu Lonjakan | | (0,0～2,0) detik. |
| 4.15 Tegangan Lonjakan | | (50～100)%Ue, di mana Ue menunjukkan tegangan sumber daya rangkaian utama. |
| 4.16 Faktor Batas Arus | | (50～500)%le, di mana le menunjukkan arus nominal motor. |
| 4.17 Tingkat Batas Torsi | | (50,0～300,0)%Te, di mana Te menunjukkan torsi nominal motor. |
| 4.18 Output Relay | | Dua output relay, relay status yang dapat dikonfigurasi K1 dan relay gangguan/peringatan yang dapat dikonfigurasi K2. |
