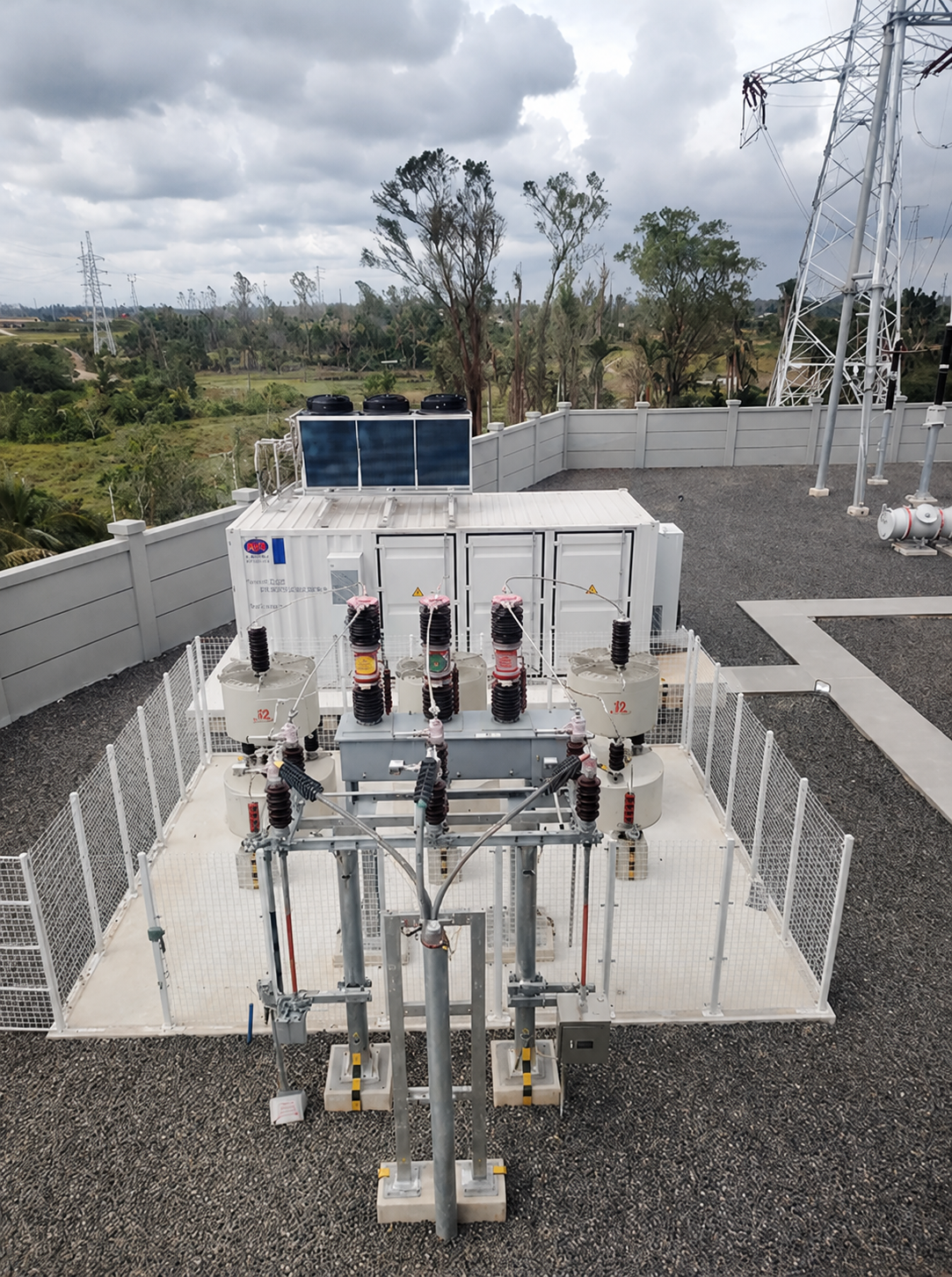

Nama kategoriPeralatan listrik elektronikKlasifikasi6~35kV kaskade tegangan menengah dan tinggi yang dipasang langsung kompensasi daya reaktif dinamis statis dan perangkat penekan harmonik (SVG)
Fitur teknisSertifikasi otoritatif: lulus sertifikasi uji tipe dari Lembaga Penelitian Tenaga Listrik, dengan kualitas yang dapat diandalkan; desain modular: mudah dipasang, dipelihara dan diperluas, konfigurasi fleksibel; kompensasi efisien: kapasitas unit tunggal maksimum adalah 60MVar, kompensasi pelacakan cepat, meningkatkan kualitas daya; respons dinamis cepat: waktu respons kurang dari 5 ms, respons tepat waktu terhadap fluktuasi jaringan listrik; konten harmonik rendah: daya harmonik total Tingkat distorsi aliran ≤3%, memenuhi standar nasional; operasi yang stabil: berbagai fungsi perlindungan untuk memastikan pengoperasian peralatan yang aman; instalasi fleksibel: berbagai metode instalasi dalam dan luar ruangan; pemantauan cerdas: pengoperasian layar sentuh LCD, mendukung berbagai antarmuka komunikasi; bypass unit: bypass otomatis jika terjadi kegagalan untuk memastikan pengoperasian sistem; ride-through tegangan tinggi dan rendah: pengoperasian yang stabil ketika tegangan jaringan berfluktuasiParameter teknisTegangan terukur: 35kV±10%, 10kV±10%, 6kV±10%, 3,3kV±10% (semua level tegangan dapat disesuaikan); rentang tegangan masukan: 0,2~1,35Pu; frekuensi jaringan: 50 Hz; kapasitas terukur: 1Mvar~60Mvar; kehilangan daya: <0,8%; waktu respons: <5 ms; kapasitas kelebihan beban: 1,1 kali kelebihan beban operasi terus menerus, alarm setelah 10 menit operasi terus menerus; 1,2 kali operasi kelebihan beban 1 Perlindungan otomatis setelah beberapa menit; Akurasi kontrol keadaan tunak: kurang dari 1%; Mode pengoperasian: mode daya reaktif konstan, mode tegangan konstan, faktor daya konstan, mode daya reaktif sistem konstan; Fungsi proteksi utama: Arus berlebih SVG, tegangan berlebih jaringan, kegagalan penggerak, tegangan berlebih unit daya, arus berlebih, suhu berlebih, kegagalan sistem komunikasi dan pendingin, serta fungsi perlindungan lainnya; Metode pengkabelan: koneksi bintang/koneksi sudut; Metode pemasangan, metode pendinginan: dalam/luar ruangan, pendingin air/pendingin udara; Tingkat perlindungan: IP3X dalam ruangan, IP65 luar ruangan
MerekJST
Penggunaan fungsional: Perangkat ini telah lulus sertifikasi uji tipe dari Lembaga Penelitian Tenaga Listrik. Ini mengadopsi desain modular dan memiliki kapasitas unit tunggal maksimum 60MVar. Ini memiliki karakteristik pelacakan cepat, harmonik rendah, keandalan tinggi, dan berbagai metode pemasangan. Hal ini dapat mewujudkan kompensasi daya reaktif dinamis dan penekanan harmonis pada jaringan listrik tegangan menengah dan tinggi.
Penjelasan rinci: Fitur teknis:
Sertifikasi otoritatif: lulus sertifikasi uji tipe dari Lembaga Penelitian Tenaga Listrik, dengan kualitas yang dapat diandalkan;
Desain modular: mudah dipasang, dirawat dan diperluas, serta konfigurasi fleksibel;
Kompensasi yang efisien: kapasitas maksimum satu mesin adalah 60MVar, kompensasi pelacakan cepat, dan peningkatan kualitas daya;
Respons dinamis cepat: waktu respons kurang dari 5 ms, merespons fluktuasi jaringan listrik secara tepat waktu;
Konten harmonik rendah: tingkat distorsi arus harmonik total ≤3%, memenuhi standar nasional;
Pengoperasian yang stabil: berbagai fungsi perlindungan memastikan pengoperasian peralatan yang aman;

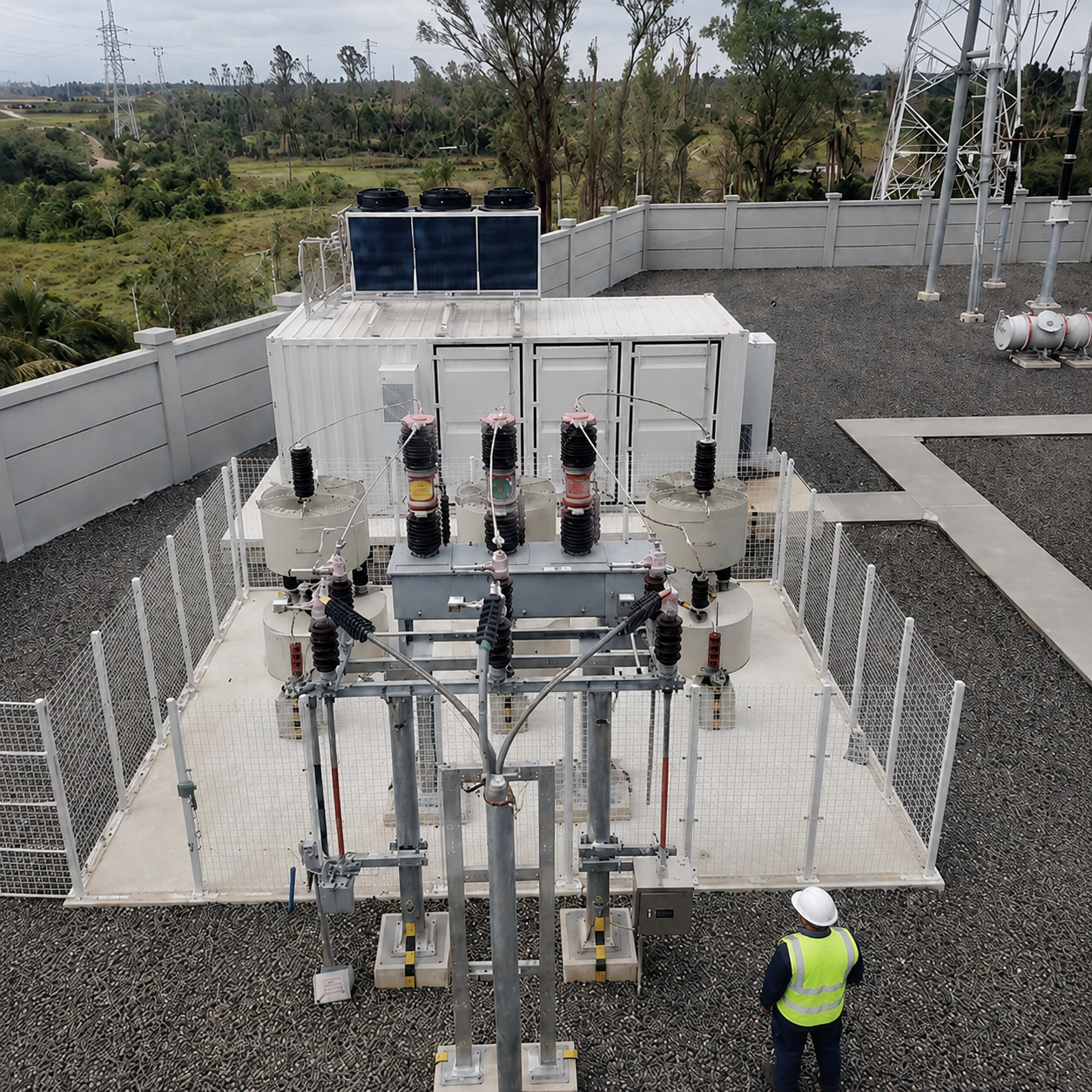

Instalasi fleksibel: berbagai metode pemasangan di dalam dan di luar ruangan;
Pemantauan cerdas: Operasi layar sentuh LCD, mendukung berbagai antarmuka komunikasi;
Bypass unit: bypass otomatis jika terjadi kegagalan untuk memastikan pengoperasian sistem;
Ride-through tegangan tinggi dan rendah: pengoperasian stabil ketika tegangan jaringan berfluktuasi.
Parameter teknis:
Tegangan terukur: 35kV±10%, 10kV±10%, 6kV±10%, 3,3kV±10% (semua level tegangan dapat disesuaikan)
Rentang tegangan masukan: 0,2~1,35Pu
Frekuensi jaringan: 50Hz
Kapasitas terukur: 1Mvar~60Mvar
Kehilangan daya: <0,8%
Waktu respons: <5 ms
Kapasitas kelebihan beban: 1,1 kali operasi kelebihan beban, operasi terus menerus, alarm setelah 10 menit operasi terus menerus; 1,2 kali operasi kelebihan beban, perlindungan otomatis setelah 1 menit
Akurasi kontrol kondisi tunak: kurang dari 1%
Mode pengoperasian: mode daya reaktif konstan, mode tegangan konstan, faktor daya konstan, mode daya reaktif sistem konstan
Fungsi perlindungan utama: Arus berlebih SVG, tegangan berlebih jaringan, kegagalan penggerak, tegangan berlebih unit daya, arus berlebih, suhu berlebih, kegagalan sistem komunikasi dan pendingin, dll.
Metode pengkabelan: koneksi bintang/koneksi sudut
Metode pemasangan, metode pendinginan: dalam/luar ruangan, pendingin air/pendingin udara
Tingkat perlindungan: IP3X dalam ruangan, IP65 luar ruangan
