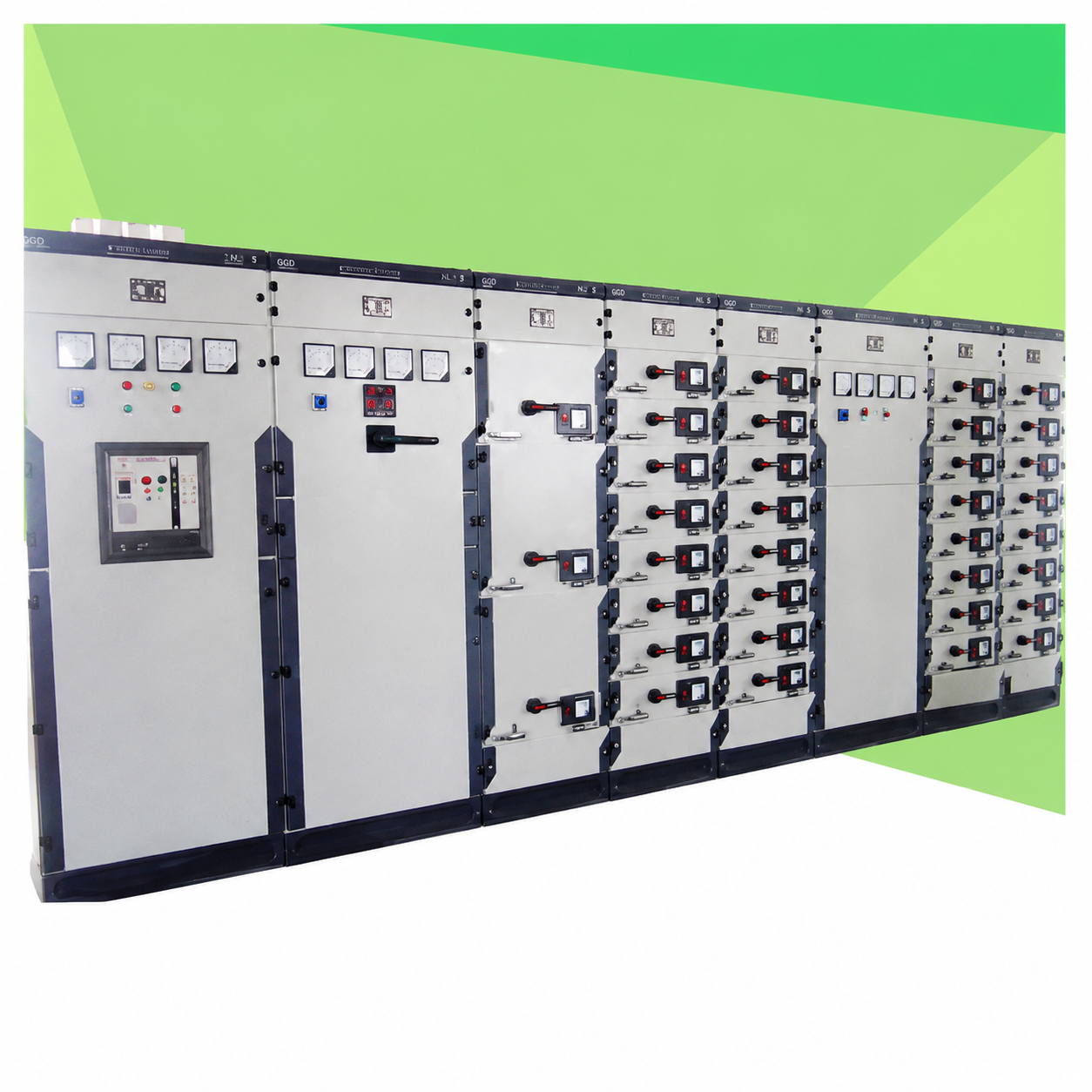

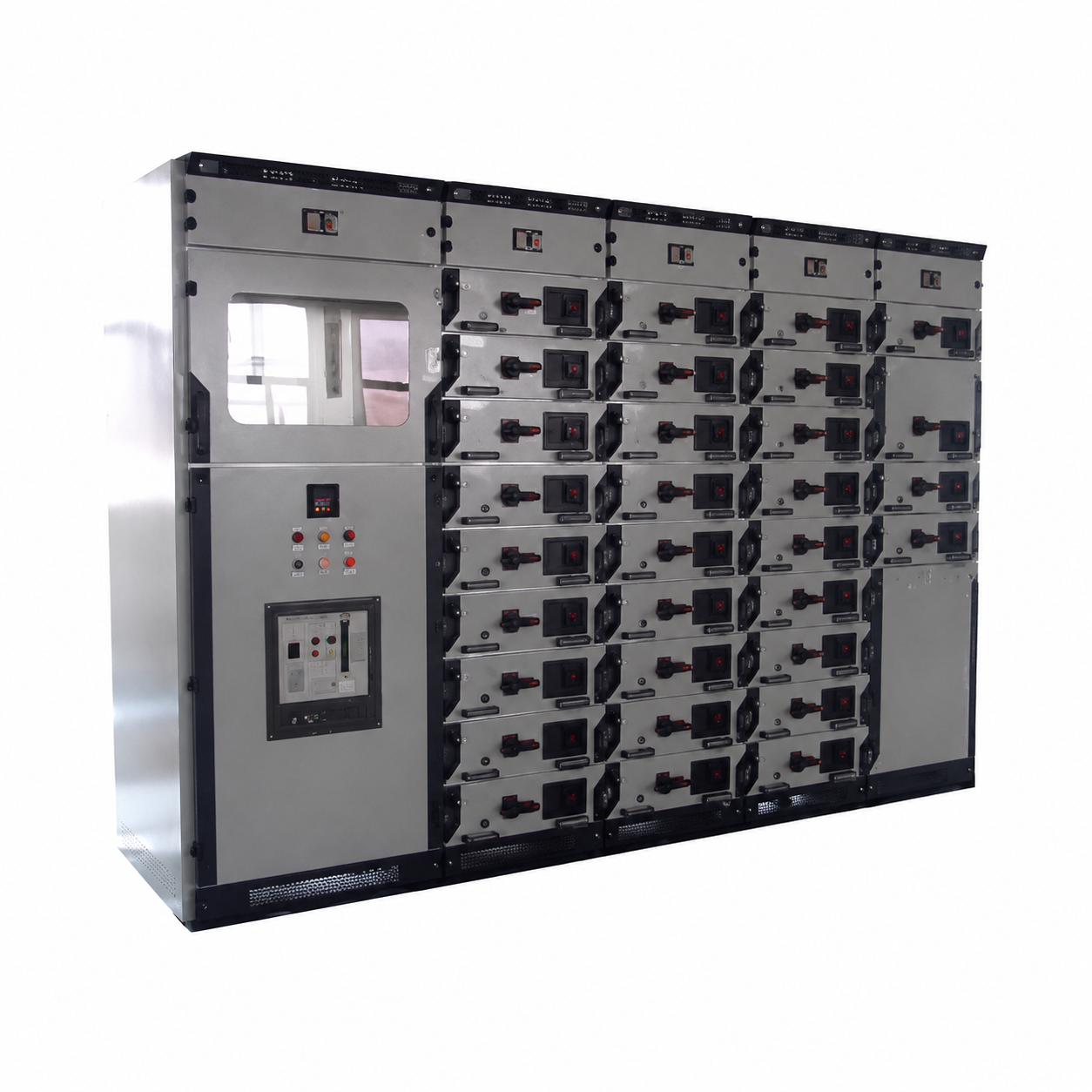

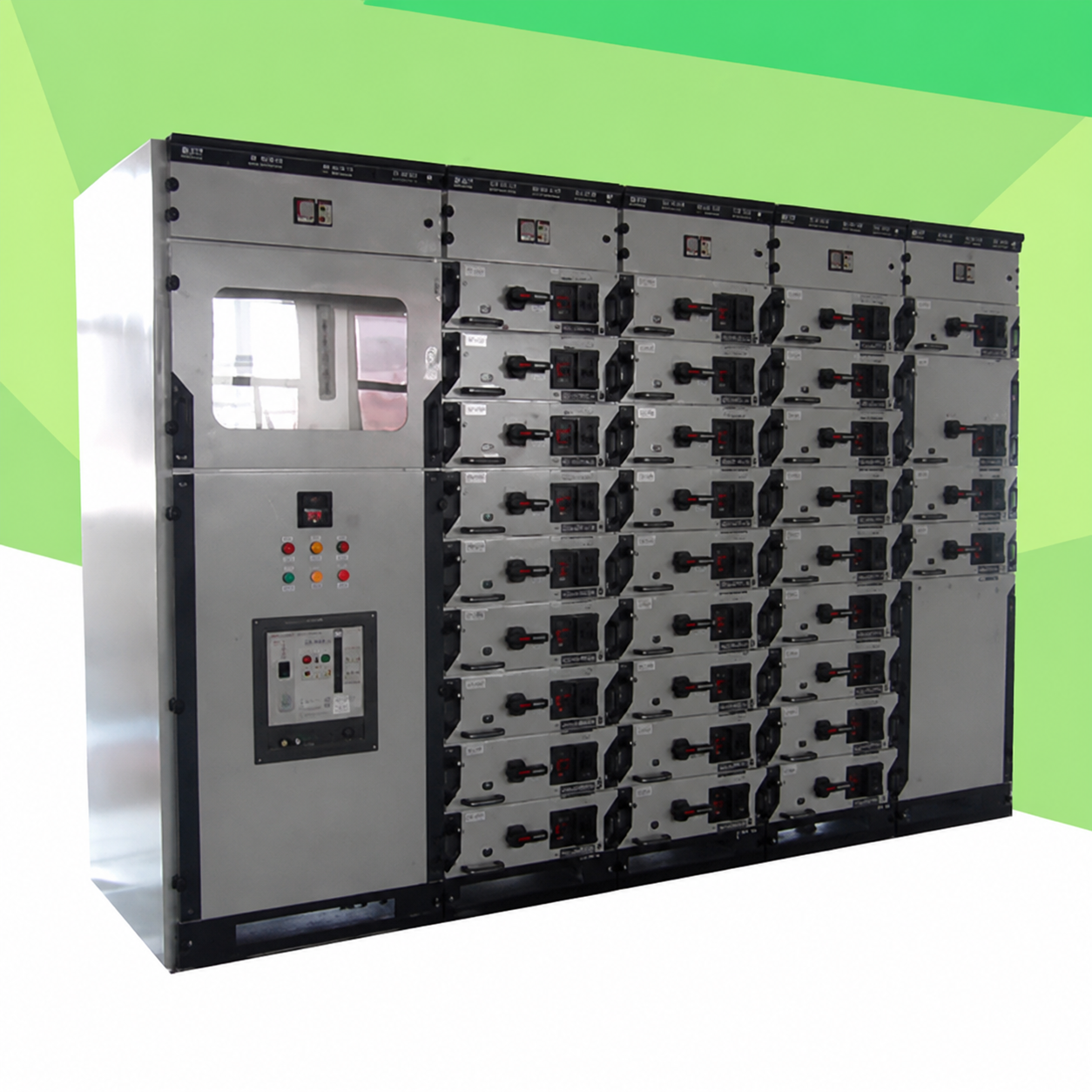

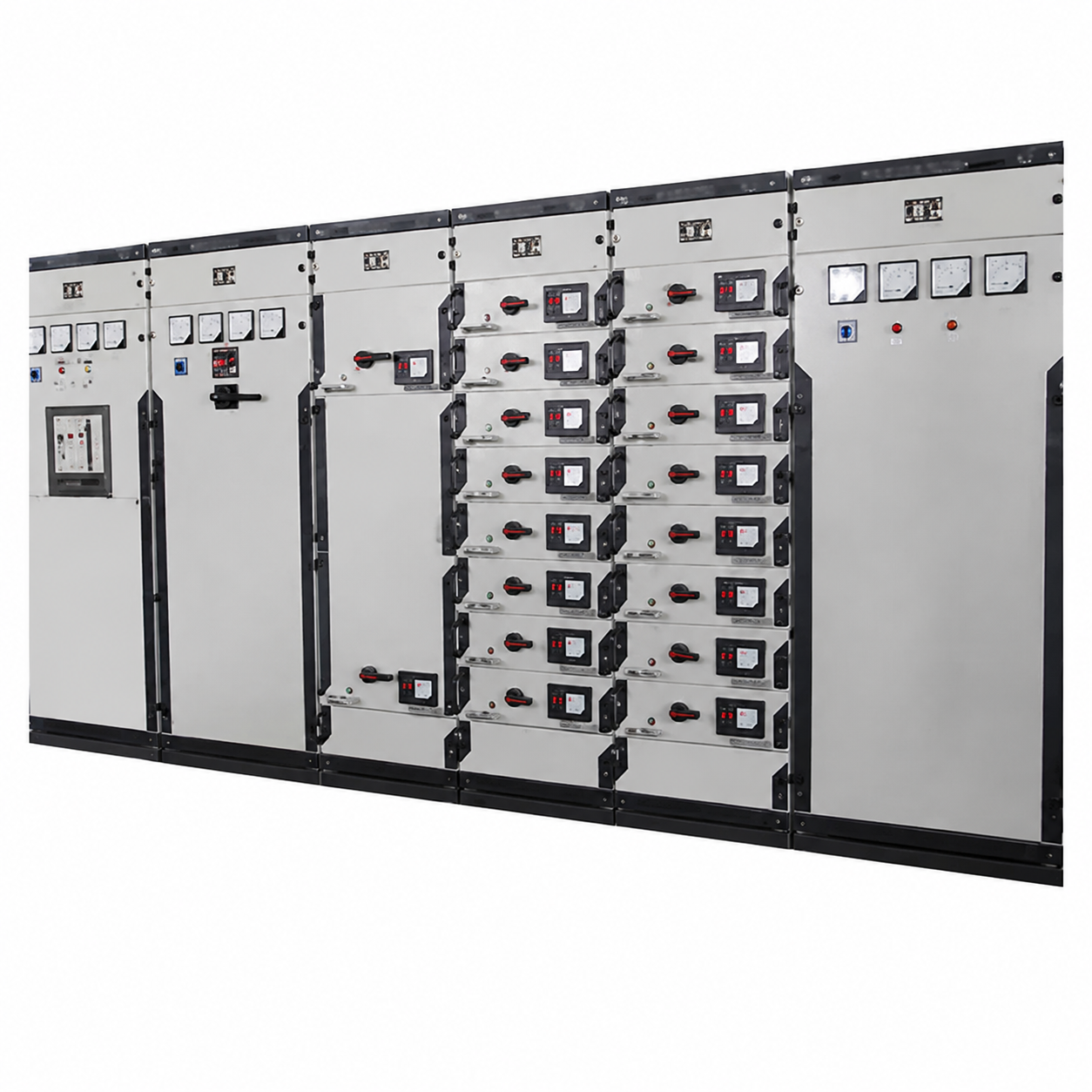

1. Tujuan Kabinet sakelar penarikan tegangan rendah tipe MNS cocok untuk sistem tenaga tiga fase empat kabel dan tiga fase lima kabel dengan AC tiga fase 50, 60Hz, tegangan pengenal 660V, dan arus pengenal di bawah 4000A, sebagai ruang antara penerimaan dan pendistribusian energi listrik. Ini banyak digunakan di PC pusat distribusi daya dan pusat kendali motor MCC di pembangkit listrik, gardu induk, pabrik, tambang, dan gedung bertingkat. Produk ini mematuhi GB725
1.ZBK3600
1. Standar IEC439-1 (1992).
2. Ketentuan penggunaan 1) Suhu udara sekitar tidak boleh lebih tinggi dari +40°C dan tidak lebih rendah dari -5°C, dan suhu rata-rata dalam 24 jam tidak boleh lebih tinggi dari +35°C. 2) Kelembaban relatif udara sekitar tidak boleh melebihi 50% pada suhu maksimum 40°C. Kelembapan relatif yang lebih besar diperbolehkan pada suhu yang lebih rendah, misalnya 90% pada +20°C. Namun, harus diingat bahwa kondensasi sedang kadang-kadang dapat terjadi karena perubahan suhu. 3) Untuk penggunaan di dalam ruangan, ketinggian tempat penggunaan tidak boleh melebihi 2000m. 4) Ini harus dipasang di tempat yang bebas dari getaran dan benturan yang parah dan di mana komponen listrik tidak terkena korosi yang berlebihan. 3 Karakteristik Struktural Rangka dasar kabinet sakelar adalah struktur rakitan modular, yang semuanya diikat dengan sekrup. Bersama dengan pintu, partisi, braket dan busbar, laci dan komponen kelistrikan, membentuk kabinet sakelar lengkap dengan karakteristik sebagai berikut: 3.1 Dimensi luar rangka dan bagian serta ukuran bukaan bervariasi sesuai dengan modul E = 20mm; 3.2 Karena semua komponen struktural rangka dihubungkan erat dengan sekrup, deformasi dan tekanan pengelasan dapat dihindari, akurasi ditingkatkan, dan memiliki keserbagunaan yang kuat, penerapan yang baik, dan kekuatan mekanik yang besar untuk memenuhi berbagai persyaratan kinerja dan perubahan kabinet sakelar; 3.3 Dalam skema MCC, bagian dalam kabinet sakelar dibagi menjadi tiga area (ruangan), area busbar, area peralatan listrik, dan area kabel, dan ketiga area tersebut dipisahkan oleh pelat baja untuk memastikan pengoperasian normal saluran dan secara efektif mencegah perluasan gangguan. Saat laci ditarik keluar dari kabinet, tidak ada bagian aktif di dalam kabinet yang terlihat; 3.4 Dalam skema PC, mekanisme manual pemutus sirkuit AH dan ME menonjol di luar pintu, dan panel pintu tidak perlu dibuka saat dioperasikan dengan tangan; 3.5 Pada solusi tetap, tidak hanya mempertahankan kesederhanaan, kepraktisan, dan harga solusi tetap yang murah, tetapi juga memiliki tampilan yang sama dengan lemari laci. Interiornya juga terbagi menjadi area busbar, area peralatan kelistrikan, dan area kabel. Ketiga area tersebut juga dipisahkan oleh pelat baja atau papan insulasi. Mereka aman dan dapat diandalkan. Ini adalah peralatan yang ideal untuk menggantikan produk tetap dalam negeri yang lama; 3.6 Laci lemari MCC memiliki empat ukuran standar, yaitu 200, 300, 400, dan 600. Strukturnya ringan, mudah dirakit, dan memiliki akurasi dimensi yang tinggi. Keempat ukuran standar tersebut dapat diubah sesuai dengan desain dan kebutuhan pengguna. Unit laci memiliki kemampuan pertukaran yang baik, serta memiliki posisi kerja dan posisi pemisahan. Pegangan dapat dikunci dengan gembok pada posisi pemutusan yang ditentukan; 3.7 Kabinet sakelar ini dirancang untuk dua jenis catu daya yaitu sistem distribusi daya tiga fase empat kabel dan tiga fase lima kabel. Kabel bus N netral dan kabel PE bus pembumian pelindung dipasang di sisi bawah kabinet, dan ujung stopkontak dihubungkan dengan batang bus, sehingga sangat nyaman bagi pengguna untuk menyambungkan kabel; 3.8 Untuk memastikan kontinuitas pembumian yang andal, semua komponen umum seperti rel pemandu laci di kabinet digalvanis; 3.9 Bagian atas kabinet sakelar dilengkapi dengan penutup jaring ventilasi alami tanpa mengurangi tingkat perlindungan cangkang. Singkatnya, kabinet sakelar mengadopsi struktur yang meniru rangka kabinet asing yang canggih, memiliki kekuatan mekanik yang tinggi, dan standarisasi tingkat tinggi. Ini sesuai dengan standar IEC439 dan standar GB7251 secara keseluruhan. Tingkat perlindungannya sesuai dengan IP3X di GB4208, dan persyaratannya setara dengan IP30 di IEC529. 4 Parameter teknis Frekuensi pengoperasian terukur 50~60 Tegangan pengoperasian terukur (V) 380 Tegangan insulasi terukur (V) 660 Arus pengoperasian terukur busbar horizontal (A) 630, 1000, 1600, 2500 Arus pengoperasian terukur busbar pluggable (A) 630, 800, 1000, 1600 Konektor sirkuit utama (A) 200, 400 Konektor sirkuit bantu (A) 10 Sirkuit suplai arus tinggi (A) 1600 Arus penerima daya (A) 1000, 1600, 2000, 2500, 3200 Busbar utama dengan nilai efektif arus tahan jangka pendek selama 1 detik (KA) 30, 50, 80 Busbar utama dengan nilai puncak arus tahan waktu singkat (KA) 6
3. 105, 176 Frekuensi daya menahan tegangan selama 1 menit (V) 2500 Kapasitas motor kontrol (KW) 0,5~320 Tingkat perlindungan cangkang (level) IP30
