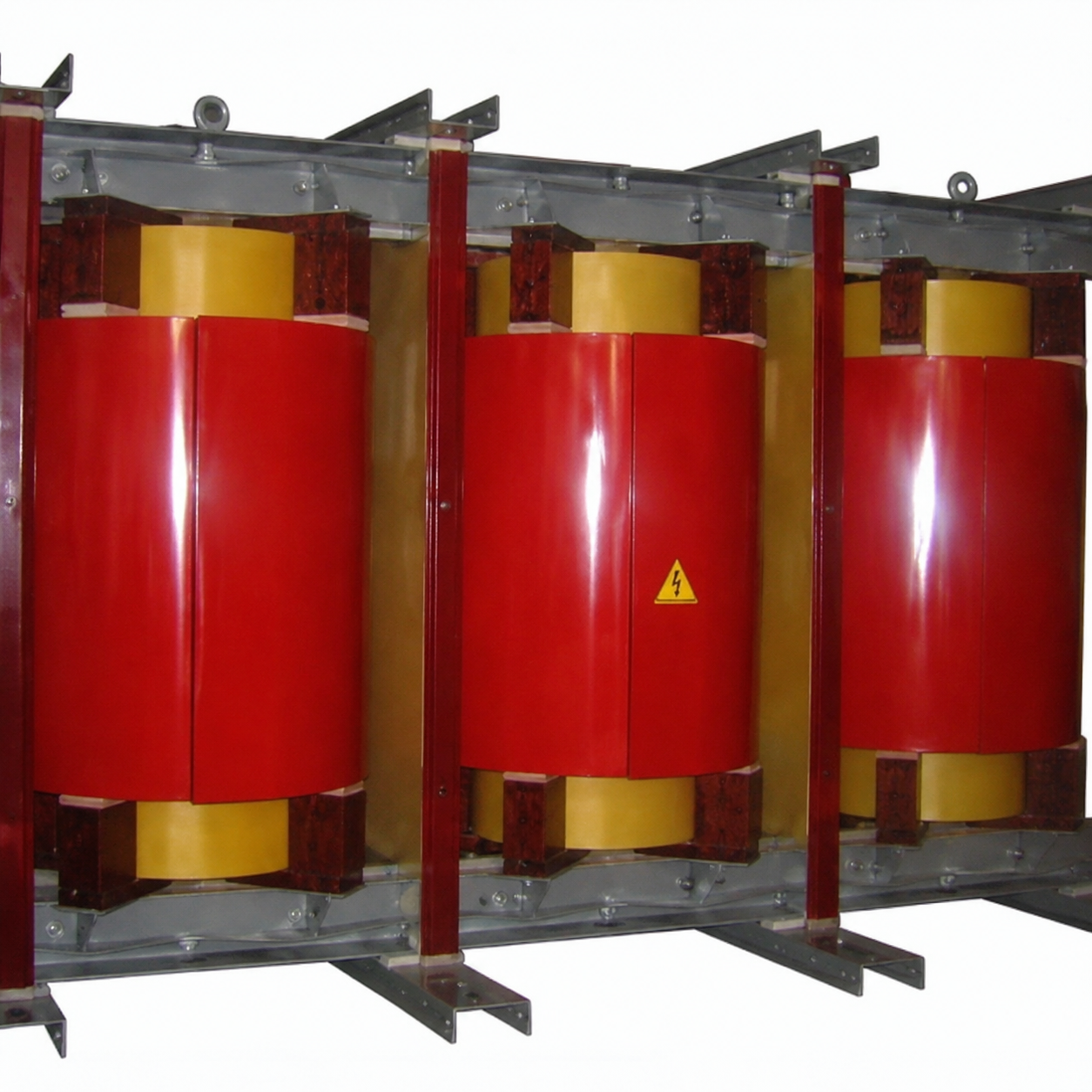

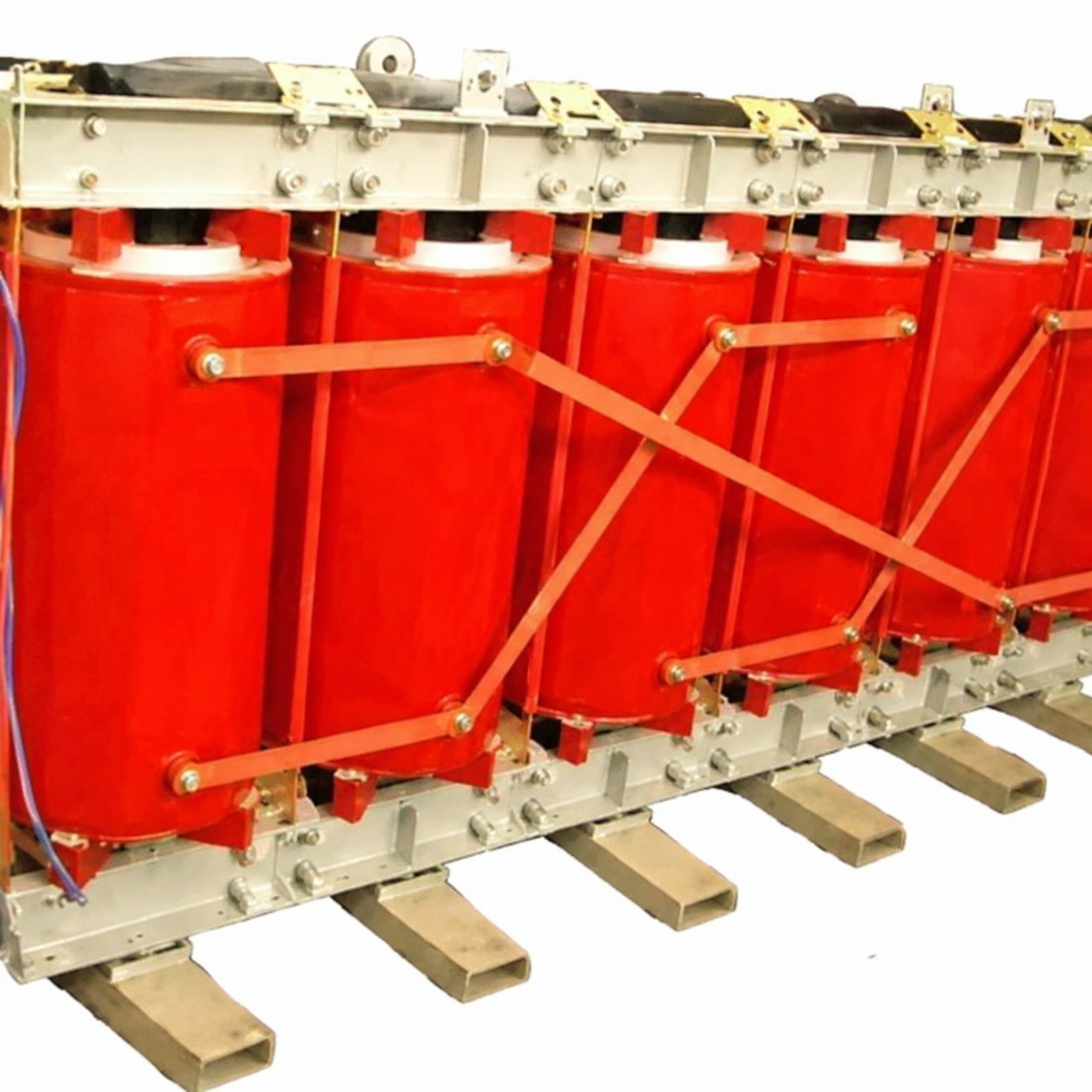

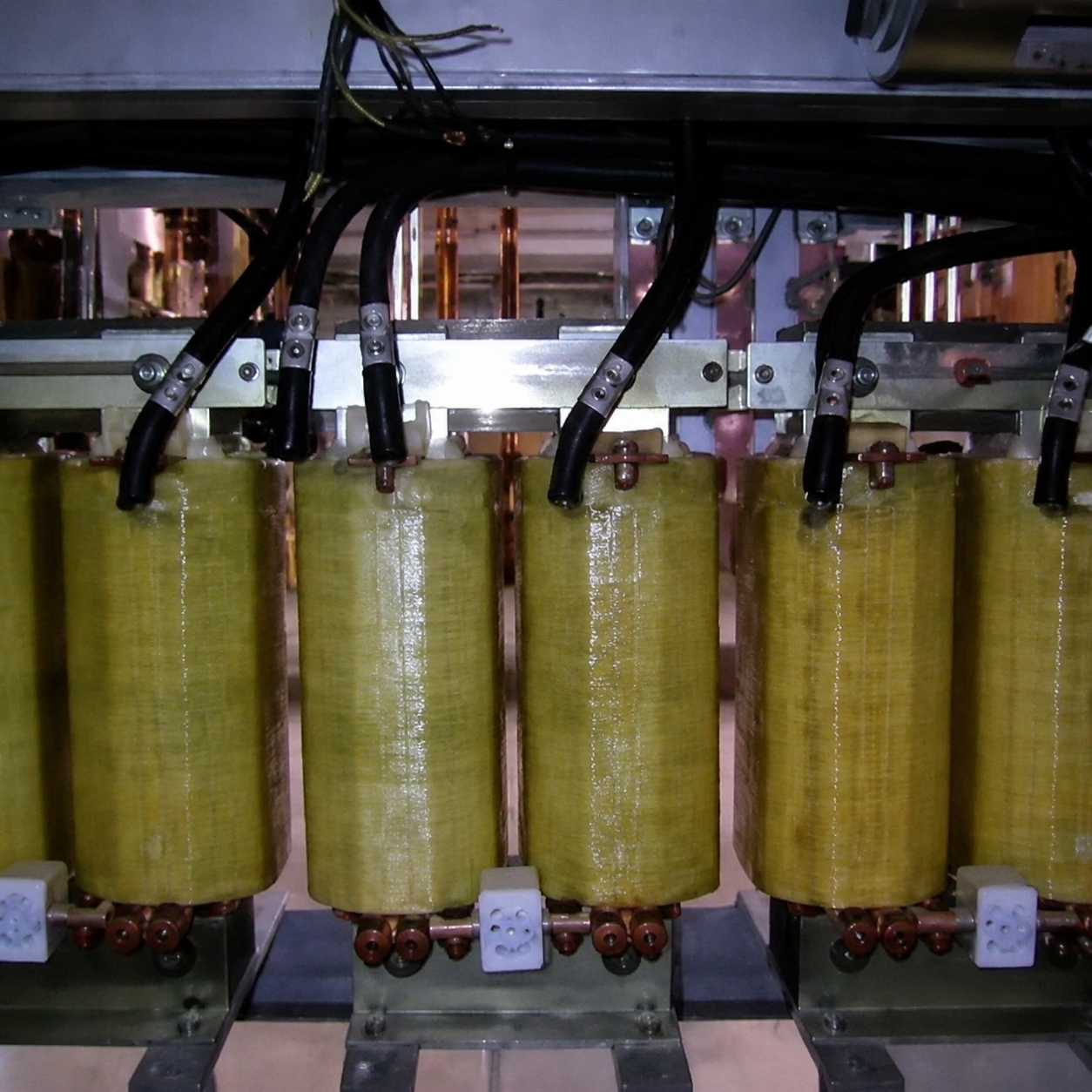

Reaktor jenuh/reaktor pembatas arus · Kode produk P-131

Karena impedansi DC dari loop kontrol reaktor jenuh sangat besar, setelah mengacu pada parameter yang relevan dari peralatan asli Siemens, nilai keluaran arus eksitasi maju dan mundur dari reaktor jenuh dikontrol masing-masing sekitar 9A dan 6A. Untuk memudahkan penyesuaian arus eksitasi maju dan mundur, dua regulator tegangan tiga fasa dipasang secara khusus pada rangkaian untuk mengatur arus eksitasi maju dan mundur, sehingga menghindari kesulitan dalam mengatur arus eksitasi maju dan mundur secara akurat karena penyimpangan impedansi loop. Keunggulan ini juga sepenuhnya tercermin dalam penggunaan sebenarnya. Selama proses debugging, arus eksitasi maju dan mundur secara bertahap disesuaikan dengan ukuran efek sel elektrolitik untuk mencapai titik operasi. Terakhir, arus eksitasi maju diatur ke 4~5A (bila tidak ada efek anoda), dan arus eksitasi balik diatur ke 5A. Melalui pengujian sebenarnya, kedalaman pengaturan tegangan reaktor jenuh dapat mencapai 60V, yang pada dasarnya memenuhi persyaratan Produksi Elektrolit Guangdong
