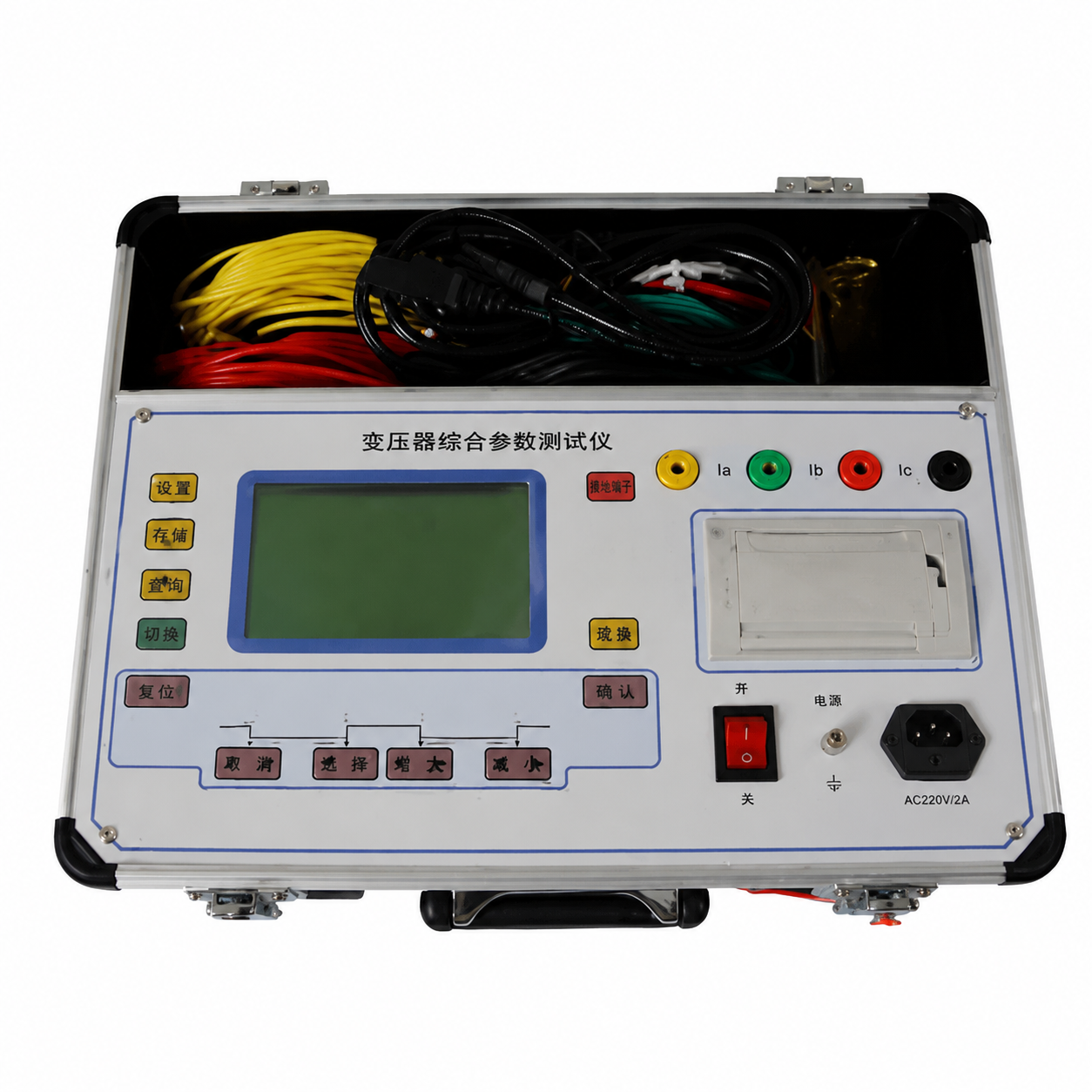

Penguji sakelar beban transformator adalah alat ukur komprehensif yang digunakan untuk mengukur dan menganalisis indikator kinerja kelistrikan transformator daya dan pengubah tap beban transformator khusus dalam sistem tenaga. Ini mengadopsi kontrol komputer dan menggunakan sirkuit pengukuran yang dirancang khusus untuk mengukur waktu transisi, bentuk gelombang transisi, resistansi transisi, sinkronisitas tiga fase, dan parameter lain dari pengubah tap on-load. Pengguna dapat mengukur langsung dari kabel tap changer sesuai dengan kebutuhan dan kondisi lokasi, atau langsung menghubungkan bushing tiga fase dan titik netral transformator untuk melakukan pengukuran. Instrumen tersebut memiliki fungsi seperti analisis, penyimpanan, dan pencetakan data terukur. Ini memecahkan masalah bahwa metode pengukuran arus pengubah tap on-load pada transformator daya terbelakang dan tidak ada metode pengujian khusus. Teknologi ini dapat dengan cepat mendiagnosis potensi kesalahan pada pengubah tap on-load selama pengujian preventif peralatan listrik dan perombakan trafo, yang sangat penting untuk meningkatkan keandalan operasi sistem tenaga. Keuntungan dari penguji sakelar on-load transformator 1. Kemampuan pengukuran komprehensif yang kuat. Pengukuran berbagai nomor on-load tap changer dapat dilakukan dalam satu instrumen. Seperti pemilihan sakelar, apakah ada titik buka dan putus dalam keseluruhan proses peralihan, bentuk gelombang transisi, waktu transisi, resistansi transisi, sinkronisasi tiga fase, dll. 2. Analisis komprehensif hasil pengukuran. Pengguna dapat menggunakan layar LCD layar besar dan berbagai tombol fungsi untuk menganalisis nilai resistansi setiap titik dalam bentuk gelombang, waktu setiap segmen, waktu setiap segmen waktu, dan fase berbeda dari tiga fase. Melalui analisis layar, pengguna dapat memahami perubahan berbagai parameter sakelar tiga fase setiap saat selama proses peralihan. Bentuk gelombang juga dapat dicetak, disimpan, dan ditinjau untuk menganalisis dan membandingkan bentuk gelombang historis. 3. Cetak hasilnya. Instrumen ini dilengkapi dengan printer pengubah kertas depan tipe panel, yang dapat langsung diarsipkan sebagai laporan pengujian sakelar. 4. Menu didorong, operasi fleksibel. Semua fungsi pengoperasian, petunjuk, dan hasil pengukuran ditampilkan pada layar LCD besar 240×128 titik. Pengguna hanya perlu menekan tombol fungsi sesuai petunjuk untuk melakukan pengukuran. 5. Instrumen ini dilengkapi dengan sirkuit perlindungan anti guncangan dan tegangan lebih. Semua kabel eksternal instrumen dimasukkan ke dalam sirkuit pengukuran melalui sistem perlindungan, yang dapat mencegah kerusakan pada instrumen karena pelepasan induktansi besar atau kesalahan pengkabelan secara instan. 6. Memiliki kinerja anti-interferensi yang baik. Sasis dan instrumen yang seluruhnya terbuat dari paduan aluminium dilengkapi dengan filter kebisingan catu daya dan sirkuit anti-interferensi, yang dapat melakukan pengukuran dengan andal di lokasi dengan kualitas daya yang buruk dan interferensi medan elektromagnetik yang kuat. 7. Retensi data saat listrik padam. Data dan bentuk gelombang yang diukur oleh pengguna dapat disimpan di instrumen masing-masing, dan konten yang disimpan tidak akan hilang karena pemadaman listrik. Sangat cocok untuk membawanya kembali ke laboratorium untuk analisis lanjutan dan pengarsipan setelah uji lapangan selesai. 8. Instrumen ini dapat menyimpan hingga 16 kelompok bentuk gelombang switching. Tindakan pencegahan untuk penguji sakelar beban transformator Untuk memastikan keselamatan operator dan instrumen, pabrikan mengingatkan pengguna untuk memperhatikan! ⒈ Pastikan untuk membaca manual ini dengan seksama sebelum menggunakan instrumen; ⒉ Operator instrumen harus mempunyai akal sehat dalam penggunaan peralatan atau instrumen listrik umum; ⒊ Instrumen ini dapat bekerja secara normal dalam kisaran suhu sekitar -5℃~40℃ dan kelembapan relatif ≤80%, namun bila digunakan di luar ruangan, hindari hujan dan sinar matahari langsung pada layar LCD; ⒋ Soket listrik dilengkapi dengan kabel ground pelindung, harap masukkan steker ke jack tiga pin dengan kabel ground. ⒌ Tegangan keluaran instrumen adalah 24V. Selama pengujian di tempat, sambungkan semua kabel terlebih dahulu sebelum menyalakan daya instrumen; ⒍ Daya harus dimatikan saat mengganti klem instrumen. Instrumen dapat diukur dengan koil, tetapi dilarang keras mengukur dengan daya menyala; ⒎ Lebih dari dua kelompok kabel tidak dapat dihubungkan bersama sebagai satu pengukuran, dan kabel yang tidak digunakan harus dibiarkan terbuka; ⒏ Setelah pengujian, matikan instrumen terlebih dahulu lalu lepaskan semua kabel; Spesifikasi teknis utama dari penguji sakelar beban transformator: ⒈ Tiga catu daya uji independen, daya keluaran maksimum 1A; ⒉ Instrumen diatur ke tingkat pengambilan sampel 10~20KHZ; ⒊ Waktu penyimpanan maksimum satu bentuk gelombang adalah 6,4 detik. ⒋ Rentang pengukuran resistansi transisi: trafo tipe Y/△ ≤ 40Ω, trafo tipe Y ≤ 20Ω. ⒌ Akurasi pengukuran: △≤10% ⒍ Kesalahan sinkronisasi pengukuran: 0,2ms. ⒎ Monitor: 240×128T, pengontrol T6963; ⒏ Printer: Printer pengganti kertas depan panel MP-40-8; ⒐ Bagian pemrosesan: mikroprosesor 8-bit berkecepatan tinggi 80C320. Memori program 32K; memori data retensi power-down 512K byte; konverter A/D berkecepatan tinggi, kecepatan pengambilan sampel hingga 400KHZ; ⒑ Catu daya 220V±10% daya ≤200W. ⒒ Ukuran 410mm×320mm. ⒓ Berat ≤7kg
